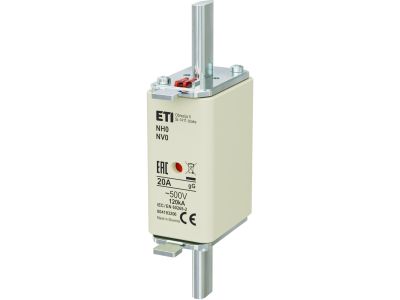

Wkładka bezpiecznikowa (topikowa) NH0 20A gG 500V zwłoczna | 004183206 Eti

Alternatywny kod produktu: NH0 gG 20A/500V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH0 o oznaczeniu katalogowym 004183206 przeznaczona do ochrony obwodów elektrycznych. Model o charakterystyce gG, prądzie znamionowym 20 A i napięciu 500 V AC, zwłoczny, co oznacza opóźnione zadziałanie przy przeciążeniach. Wielkość NH0 zapewnia kompatybilność z typowymi podstawami bezpiecznikowymi w rozdzielnicach przemysłowych i budynkowych.

• Charakterystyka gG: uniwersalna ochrona kabli i przewodów przed przeciążeniem i zwarciem, gwarantująca selektywność w instalacjach.
• Zwłoczność (opóźnione zadziałanie): wytrzymuje krótkotrwałe przepięcia oraz prądy rozruchowe urządzeń bez niepotrzebnego wyłączania obwodu.
• Prąd znamionowy 20 A: odpowiedni do zabezpieczania obwodów o umiarkowanym obciążeniu, np. linii gniazd czy oświetlenia w obiektach komercyjnych i przemysłowych.
• Napięcie znamionowe 500 V AC: bezpieczna praca w sieciach trójfazowych niskiego napięcia, typowo 230/400 V.
• Wielkość NH0: kompaktowa obudowa pasująca do standardowych rozłączników i podstaw bezpiecznikowych, ułatwiająca szybką wymianę.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Wkładka bezpiecznikowa została zaprojektowana zgodnie z wymogami dotyczącymi bezpieczeństwa i niezawodności ochrony nadprądowej.

Zastosowanie

Wkładka topikowa NH0 20A gG zwłoczna znajduje zastosowanie w rozdzielnicach niskiego napięcia, gdzie wymagana jest selektywna ochrona przewodów i odbiorników.

• Ochrona obwodów oświetleniowych oraz gniazd wtyczkowych w budynkach użyteczności publicznej.
• Zabezpieczenie rozdzielnic głównych i podrozdzielnic w instalacjach przemysłowych.
• Ochrona linii zasilających małe maszyny i urządzenia o łagodnym rozruchu.
• Stosowanie w podstawach bezpiecznikowych NH0 w systemach zabezpieczeń selektywnych.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może przeprowadzać wyłącznie personel posiadający odpowiednie uprawnienia SEP, po uprzednim odłączeniu napięcia. Należy używać właściwej podstawy bezpiecznikowej (rozłącznika) zgodnie z dokumentacją producenta. Przed włożeniem nowej wkładki sprawdzić, czy obwód jest rozładowany i zabezpieczony przed przypadkowym załączeniem. Przekrój przewodów przyłączeniowych dobrać zgodnie z wartością prądu znamionowego obwodu.

FAQ

• Co oznacza charakterystyka gG w bezpieczniku? gG to charakterystyka ogólnego przeznaczenia – bezpiecznik chroni przewody i kable przed przetężeniami (zarówno przeciążeniem, jak i zwarciem) i zapewnia selektywność w instalacjach.
• Dlaczego bezpiecznik jest oznaczony jako "zwłoczny"? Zwłoczność oznacza, że element topikowy ma opóźnione zadziałanie przy przeciążeniach (np. prądach rozruchowych silników), co pozwala uniknąć zbędnych wyłączeń. W razie zwarcia zadziała szybko.
• Czy wkładkę NH0 20A można stosować w podstawie innych rozmiarów (np. NH1)? Nie – wkładki bezpiecznikowe są dedykowane do określonych wielkości obudów. NH0 pasuje wyłącznie do podstaw i rozłączników zgodnych z normą dla formatu NH0. Użycie niewłaściwej podstawy może spowodować zagrożenie.
