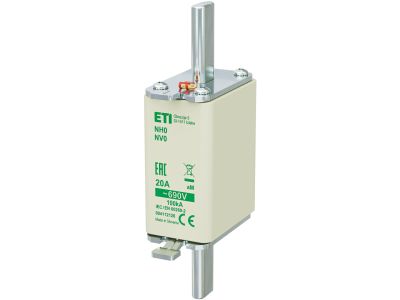

Wkładka bezpiecznikowa (topikowa) NH0 20A aM 690V silnikowa | 004112126 Eti

Alternatywny kod produktu: NH0 aM 20A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH0 o prądzie znamionowym 20 A i napięciu 690 V AC, przeznaczona do ochrony obwodów silnikowych. Charakterystyka aM (silnikowa) umożliwia bezpieczną pracę w obciążeniach o wysokim prądzie rozruchowym, typowym dla silników elektrycznych. Produkt oznaczony symbolem katalogowym 004112126.

• Prąd znamionowy 20 A: gwarantuje skuteczną ochronę przy obciążeniu ciągłym, bez ryzyka przedwczesnego zadziałania w normalnych warunkach.
• Napięcie znamionowe 690 V AC: umożliwia stosowanie w instalacjach przemysłowych o podwyższonym napięciu, zapewniając odpowiednią izolację i bezpieczeństwo.
• Charakterystyka aM (silnikowa): wytrzymuje krótkotrwałe udary prądowe podczas rozruchu silników, zapobiegając zbędnym wyłączeniom.
• Wielkość NH0 (standard DIN): kompatybilna z typowymi rozłącznikami bezpiecznikowymi i podstawami NH, co ułatwia integrację w istniejących rozdzielnicach.
• Wkładka topikowa dużej mocy: szybko przerywa obwód w przypadku zwarcia, chroniąc silniki i przewody przed uszkodzeniem termicznym.

Zgodność z Normami

Wkładka bezpiecznikowa NH0 aM 20 A/690 V została wyprodukowana zgodnie z obowiązującymi normami europejskimi oraz standardami DIN w zakresie bezpieczników topikowych. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności dla rynku Unii Europejskiej.

Zastosowanie

Produkt dedykowany przede wszystkim do ochrony obwodów silnikowych w instalacjach przemysłowych i komercyjnych. Charakterystyka aM sprawdza się wszędzie tam, gdzie występują duże prądy rozruchowe.

• Ochrona silników elektrycznych o mocy dobranej do prądu znamionowego 20 A.
• Zabezpieczenie obwodów sterowania i zasilania w szafach rozdzielczych i sterowniczych.
• Stosowanie w instalacjach o napięciu do 690 V AC, np. w napędach wentylatorów, pomp, sprężarek.
• Ochrona torów prądowych w systemach automatyki przemysłowej i budynkowej.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie należy odłączyć napięcie i upewnić się, że obwód jest wyłączony spod napięcia. Wkładkę należy osadzić w odpowiedniej podstawie NH0 (zgodnej z normą DIN), sprawdzając prawidłowe dociśnięcie styków. Dobór przewodów oraz wartość prądu znamionowego muszą odpowiadać wymaganiom dokumentacji technicznej instalacji. Należy stosować się do zaleceń producenta dotyczących momentu dokręcania zacisków (jeśli dotyczy).

FAQ

• Czy wkładka nadaje się do ochrony silników? Tak, posiada charakterystykę aM (silnikową), która toleruje krótkotrwałe prądy rozruchowe, wyłączając dopiero w przypadku zwarcia lub przeciążenia o charakterze ciągłym.
• Jakie jest maksymalne napięcie pracy? 690 V AC – wkładka jest przystosowana do instalacji przemysłowych o podwyższonym napięciu, ale zawsze sprawdź parametry swojej sieci.
• Czy mogę użyć tej wkładki w obwodzie oświetleniowym? Nie jest to zalecane. Charakterystyka aM jest optymalizowana pod obciążenia silnikowe; w obwodach oświetleniowych lepiej sprawdzą się bezpieczniki o charakterystyce gG (ogólnego przeznaczenia).
