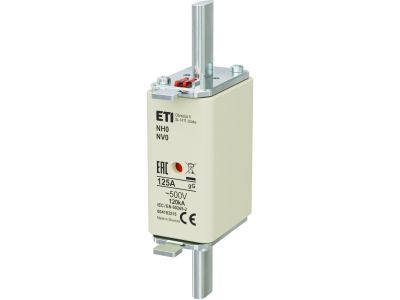

Wkładka bezpiecznikowa (topikowa) NH0 125A gG 500V zwłoczna | 004183215 Eti

Alternatywny kod produktu: NH0 gG 125A/500V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) typu NH0 o prądzie znamionowym 125 A, napięciu 500 V i charakterystyce zwłocznej gG (symbol 004183215) zapewnia skuteczną ochronę obwodów przed przeciążeniami i zwarciami. Dzięki zwłocznej charakterystyce gG radzi sobie z prądami rozruchowymi urządzeń, nie wyzwalając się przedwcześnie, co gwarantuje ciągłość pracy i bezpieczeństwo instalacji.

• Prąd znamionowy 125 A: umożliwia bezpieczne zabezpieczanie obwodów o znacznym obciążeniu, minimalizując ryzyko przegrzania i uszkodzenia przewodów.
• Napięcie znamionowe 500 V: przystosowana do pracy w instalacjach niskiego napięcia, kompatybilna z typowymi sieciami przemysłowymi i budynkowymi.
• Charakterystyka zwłoczna gG: zapewnia selektywność w obwodach z urządzeniami generującymi krótkotrwałe prądy rozruchowe (silniki, transformatory), zapobiegając zbędnym wyłączeniom.
• Wielkość NH0: uniwersalny format wkładki topikowej pasujący do standardowych podstaw bezpiecznikowych NH0, ułatwiający szybką wymianę i serwis.
• Solidna konstrukcja topikowa: gwarantuje powtarzalne parametry wyłączenia i wysoką trwałość łączeniową przy wszystkich rodzajach zwarć.

Zgodność z Normami

Wkładka bezpiecznikowa NH0 125A gG 500V została wyprodukowana zgodnie z obowiązującymi normami europejskimi oraz standardem DIN, posiada certyfikację CE. Spełnia rygorystyczne wymagania dla bezpieczników topikowych stosowanych w instalacjach niskiego napięcia, co potwierdza jej niezawodność i bezpieczeństwo użytkowania.

Zastosowanie

Wkładka bezpiecznikowa NH0 gG 125A znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona przeciwprzeciążeniowa i zwarciowa w obwodach o podwyższonym prądzie znamionowym.

• Zabezpieczenie głównych rozdzielnic i tablic bezpiecznikowych w budynkach przemysłowych, komercyjnych i mieszkalnych.
• Ochrona obwodów silnikowych, sprężarek, pomp i innych urządzeń z dużym prądem rozruchowym.
• Stosowana w szafach sterowniczych i rozdzielnicach jako zabezpieczenie przedlicznikowe lub odbiorcze.
• W instalacjach wymagających selektywności – jako bezpiecznik poprzedzający mniejsze zabezpieczenia.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP do pracy w instalacjach elektrycznych. Przed jakimikolwiek czynnościami należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony zasilania. Wkładkę należy umieścić w dedykowanej podstawie bezpiecznikowej NH0, zgodnie z dokumentacją producenta. Przekrój przewodów zasilających i odbiorczych powinien być dobrany do prądu znamionowego 125 A. Po zamontowaniu sprawdzić pewność osadzenia i brak uszkodzeń mechanicznych.

FAQ

• Jaka jest charakterystyka czasowo-prądowa wkładki? Jest to charakterystyka zwłoczna gG, co oznacza, że wkładka wytrzymuje krótkotrwałe przeciążenia (np. prądy rozruchowe) bez wyzwalania, a przy trwałym przeciążeniu lub zwarciu zadziała z opóźnieniem zależnym od wartości prądu.
• Czy wkładka nadaje się do ochrony instalacji 230 V? Tak, napięcie znamionowe 500 V jest wyższe niż napięcie sieci 230 V, co zapewnia bezpieczną pracę w instalacjach jednofazowych i trójfazowych niskiego napięcia.
• Jakie są wymiary wkładki NH0? Wkładka NH0 ma wymiary standardowe dla tej wielkości (średnica 20 mm, długość 58 mm – orientacyjnie, ale dokładne dane należy sprawdzić w karcie katalogowej producenta). W danych produktu nie podano konkretnych wymiarów, jednak jest kompatybilna z typowymi podstawami NH0.
