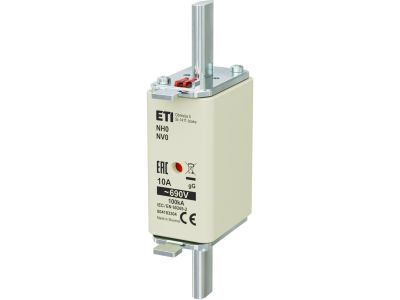

Wkładka bezpiecznikowa (topikowa) NH0 10A gG 690V zwłoczna | 004183304 Eti

Alternatywny kod produktu: NH0 gG 10A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH0 o prądzie znamionowym 10A i charakterystyce gG (zwłocznej) przy napięciu do 690V, oznaczona symbolem 004183304. Przeznaczona do ochrony przewodów i urządzeń elektrycznych przed skutkami przeciążeń i zwarć, z opóźnionym zadziałaniem umożliwiającym przepływ prądów rozruchowych. Wykonana w standardowej wielkości NH0, kompatybilna z typowymi rozłącznikami bezpiecznikowymi.

• Prąd znamionowy 10 A: Zapewnia bezpieczną ochronę obwodów o umiarkowanym obciążeniu, minimalizując ryzyko przegrzania przewodów i izolacji.
• Napięcie znamionowe 690 V: Umożliwia stosowanie w sieciach przemysłowych o podwyższonym napięciu, np. w rozdzielnicach głównych i liniach zasilających.
• Charakterystyka gG (zwłoczna): Przystosowana do obwodów z silnikami, transformatorami lub kondensatorami – pozwala na przepływ prądów rozruchowych bez niepotrzebnego wyzwalania, przy jednoczesnym skutecznym wyłączeniu zwarć.
• Wielkość NH0: Uniwersalny format wkładki topikowej, łatwy w montażu i wymianie w rozłącznikach bezpiecznikowych zgodnych z DIN 43620.
• Budowa topikowa: Pewne i powtarzalne działanie ochronne, brak podatności na starzenie się elementów mechanicznych w porównaniu z wyłącznikami nadprądowymi.

Zgodność z Normami

Wkładka bezpiecznikowa NH0 10A gG 690V spełnia wymagania europejskich norm dotyczących bezpieczników topikowych niskiego napięcia. Posiada certyfikację CE, potwierdzającą zgodność z obowiązującymi dyrektywami. Przeznaczona do stosowania w rozłącznikach bezpiecznikowych zgodnych z serią norm DIN.

Zastosowanie

Wkładka idealnie sprawdza się w układach wymagających zwłocznej charakterystyki ochrony, szczególnie w obwodach z odbiornikami o wysokim prądzie rozruchowym. Znajduje zastosowanie w:

• Ochronie linii zasilających silniki elektryczne, wentylatory, pompy i sprężarki.
• Zabezpieczaniu transformatorów sterowniczych i zasilaczy.
• Rozdzielnicach przemysłowych i komercyjnych jako zabezpieczenie przeciążeniowe i zwarciowe.
• Układach automatyki budynkowej, gdzie wymagana jest selektywność z wyłącznikami nadprądowymi.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie osoba z odpowiednimi uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest wyłącznikiem odłącznikiem. Wkładkę instaluj w rozłączniku bezpiecznikowym przystosowanym do wielkości NH0. Przekrój przewodów oraz moment dokręcania zacisków dobierz zgodnie z dokumentacją techniczną rozłącznika. Nie przekraczaj wartości prądu znamionowego – stosuj wkładkę o parametrach dopasowanych do zabezpieczanego obwodu.

FAQ

• Czy wkładka jest podświetlana? Nie, wkładka topikowa NH0 nie posiada wbudowanego wskaźnika zadziałania. Stan przepalenia można sprawdzić wizualnie po wyjęciu wkładki (przerwany drucik topikowy) lub za pomocą miernika.
• Jaki jest stopień ochrony IP wkładki? Wkładka jako element wewnętrzny rozłącznika nie ma własnego stopnia IP. Ochronę zapewnia obudowa rozłącznika – typowo IP20 w rozdzielnicy lub wyższy w obudowach szczelnych.
• Jaka jest różnica między charakterystyką gG a aM? Charakterystyka gG (zwłoczna) jest przeznaczona do ogólnego stosowania, w tym ochrony przewodów i urządzeń z prądami rozruchowymi. aM (zwłoczna do zabezpieczania silników) ma wyższą odporność na prądy rozruchowe, ale węższy zakres zastosowań. gG jest uniwersalna.
