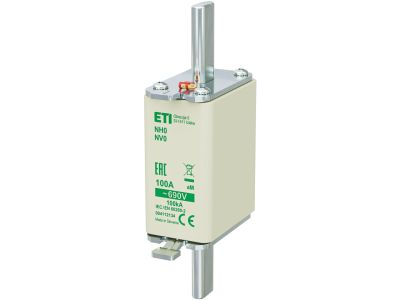

Wkładka bezpiecznikowa (topikowa) NH0 100A aM 690V silnikowa | 004112134 Eti

Alternatywny kod produktu: NH0 aM 100A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH0 o charakterystyce aM (silnikowej) przeznaczona jest do zabezpieczania obwodów silnikowych przed skutkami zwarć i przeciążeń. Jej prąd znamionowy wynosi 100 A, a napięcie pracy 690 V AC, co pozwala na stosowanie w przemysłowych instalacjach trójfazowych o podwyższonym napięciu. Symbol katalogowy: 004112134.

• Prąd znamionowy 100 A: Odpowiedni do zabezpieczania silników o wysokim poborze prądu, zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu.
• Napięcie znamionowe 690 V AC: Umożliwia stosowanie w sieciach przemysłowych o podwyższonym napięciu, gwarantując niezawodność w wymagających warunkach.
• Charakterystyka aM (silnikowa): Wytrzymuje prądy rozruchowe silników, zapobiegając zbędnym wyłączeniom przy rozruchu, a jednocześnie skutecznie chroni przed zwarciami.
• Rozmiar NH0: Standardowy format wkładki pasujący do popularnych podstaw bezpiecznikowych NH0, ułatwia wymianę i zapewnia kompatybilność.
• Symbol 004112134: Łatwa identyfikacja produktu w systemach magazynowych i zamówieniach.

Zgodność z Normami

Wkładka bezpiecznikowa została zaprojektowana zgodnie z wymaganiami obowiązujących norm europejskich i posiada certyfikat CE. Produkt spełnia standardy bezpieczeństwa stosowane w aparaturze modułowej i przemysłowej, co potwierdza jego niezawodność w ochronie obwodów silnikowych.

Zastosowanie

Dzięki charakterystyce aM i wysokim parametrom prądowo-napięciowym wkładka znajduje zastosowanie w różnorodnych układach przemysłowych, w których wymagana jest ochrona silników elektrycznych.

• Zabezpieczanie obwodów silnikowych w rozdzielnicach przemysłowych i szafach sterowniczych.
• Ochrona przed zwarciami w instalacjach trójfazowych o napięciu do 690 V.
• Stosowanie w automatyce budynkowej i sterowaniu procesami produkcyjnymi.
• Wymiana wkładek w istniejących podstawach bezpiecznikowych NH0 w celu dostosowania zabezpieczenia do nowych silników.

Wskazówki Montażowe

Montaż i wymiana wkładek bezpiecznikowych może być wykonywana wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest bezpieczny. Wkładkę montuje się w odpowiedniej podstawie bezpiecznikowej typu NH0, zgodnie z dokumentacją producenta. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego zabezpieczenia. Moment dokręcania styków – zgodnie z instrukcją podstawy.

FAQ

• Czy ta wkładka nadaje się do ochrony silników elektrycznych? Tak, wkładka posiada charakterystykę aM (silnikową), która jest specjalnie zaprojektowana do zabezpieczania obwodów silnikowych. Wytrzymuje prądy rozruchowe bez zbędnych wyłączeń, a jednocześnie skutecznie odcina zwarcia.
• Jaki jest rozmiar wkładki? Czy pasuje do standardowych podstaw? Wkładka ma wielkość NH0, która jest popularnym standardem w przemyśle. Pasuje do typowych podstaw bezpiecznikowych NH0 dostępnych na rynku.
• Czy wkładka wymaga dodatkowych akcesoriów do montażu? Wkładka jest elementem wymiennym – montuje się ją bezpośrednio w podstawie bezpiecznikowej NH0. Nie są potrzebne żadne dodatkowe adaptery ani narzędzia. Należy jednak stosować wyłącznie podstawy przystosowane do danego rozmiaru i prądu.
