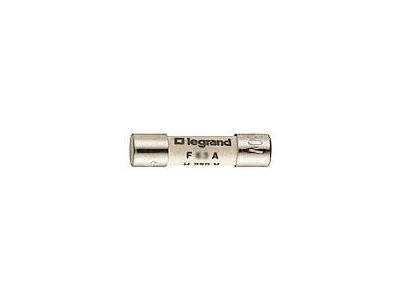

Wkładka bezpiecznikowa topikowa ceramiczna 5x20 F 1A | 010210 Legrand

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa topikowa ceramiczna o symbolu 010210 w rozmiarze 5x20 mm z charakterystyką szybkiego zadziałania (F) i prądem znamionowym 1 A zapewnia precyzyjną ochronę przed przeciążeniem i zwarciem w obwodach elektrycznych. Ceramiczna obudowa gwarantuje wysoką odporność termiczną i mechaniczną, a duża zdolność zwarciowa zwiększa bezpieczeństwo instalacji.

• Prąd znamionowy 1 A: Pozwala na bezpieczną ochronę urządzeń o niewielkim poborze mocy, zapobiegając uszkodzeniom wskutek przeciążenia.
• Charakterystyka F (szybkie zadziałanie): Gwarantuje natychmiastowe wyłączenie obwodu w przypadku zwarcia, chroniąc czułe elementy elektroniczne.
• Obudowa ceramiczna: Wytrzymuje wysokie temperatury podczas przepływu prądu zwarciowego, minimalizując ryzyko pęknięcia i pożaru.
• Zgodność z normami IEC 127-2, NF EN 60127 i VDE 0820-1: Potwierdza bezpieczeństwo i niezawodność produktu zgodnie z europejskimi wymaganiami.
• Uniwersalny wymiar 5x20 mm: Pasuje do standardowych podstaw bezpiecznikowych, co ułatwia wymianę i integrację z istniejącymi instalacjami.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania norm IEC 127-2, NF EN 60127 oraz VDE 0820-1. Posiada certyfikat CE, co potwierdza jej zgodność z europejskimi przepisami bezpieczeństwa.

Zastosowanie

Wkładka topikowa 5x20 F 1A znajduje szerokie zastosowanie w ochronie obwodów niskiego napięcia, szczególnie tam, gdzie wymagana jest szybka reakcja na zwarcie.

• Ochrona obwodów sterowania, przekaźników, styczników i układów PLC w szafach rozdzielczych.
• Zabezpieczenie zasilaczy impulsowych, transformatorów i urządzeń elektronicznych przed zwarciem i przeciążeniem.
• Stosowanie w tablicach bezpiecznikowych instalacji domowych i biurowych do ochrony oświetlenia, gniazd wtyczkowych czy małych odbiorników.
• Integracja z podstawami bezpiecznikowymi w systemach automatyki budynkowej i maszyn przemysłowych.

Wskazówki Montażowe

Montaż lub wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w całym obwodzie. Wkładkę należy osadzić w odpowiedniej podstawie bezpiecznikowej (np. typu 5x20) zapewniającej prawidłowy styk elektryczny. Przekrój przewodów w obwodzie musi być dobrany do prądu znamionowego 1 A. Po wymianie sprawdź poprawność działania zabezpieczenia. Nie wolno stosować wkładek o wyższym prądzie znamionowym ani łączyć ich szeregowo/równolegle bez projektu.

FAQ

• Czy wkładka ma charakterystykę szybkiego czy zwłocznego zadziałania? Jest to wkładka o charakterystyce F (szybkie zadziałanie), przeznaczona do ochrony przed zwarciem – nie nadaje się do zabezpieczania obwodów z dużymi prądami rozruchowymi.
• Jakie normy spełnia ten bezpiecznik? Wkładka jest zgodna z normami IEC 127-2, NF EN 60127 oraz VDE 0820-1, co potwierdza jej bezpieczeństwo i jakość wykonania.
• Czy można stosować ją w podstawach innych niż 5x20? Nie – wkładka ma wymiar 5x20 mm i wymaga dedykowanej podstawy o tych samych wymiarach. Stosowanie w niepasujących podstawach grozi utratą styku i ryzykiem pożaru.
