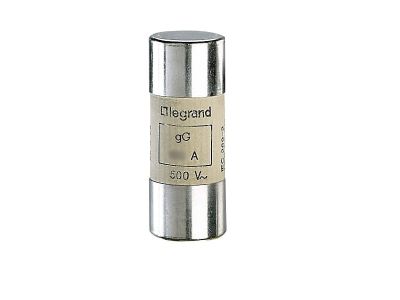

Wkładka bezpiecznikowa przemysłowa cylindryczna 22x58 gG 125A | 015397 Legrand

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa przemysłowa cylindryczna typu gG o symbolu 015397, zaprojektowana do ochrony przewodów i kabli przed przeciążeniem oraz zwarciem. O wymiarach 22x58 mm i prądzie znamionowym 125 A, stanowi uniwersalne zabezpieczenie w instalacjach przemysłowych o znacznym obciążeniu prądowym.

• Prąd znamionowy 125 A: Zapewnia skuteczną ochronę obwodów o dużym poborze mocy, minimalizując ryzyko przegrzania i uszkodzenia izolacji przewodów.
• Charakterystyka gG (ogólnego stosowania): Uniwersalna charakterystyka wyłączania – chroni zarówno przed przeciążeniem, jak i zwarciem, nadając się do typowych obwodów odbiorczych i rozdzielczych.
• Wymiary 22x58 mm: Standardowy rozmiar cylindrycznej wkładki bezpiecznikowej, kompatybilny z większością przemysłowych podstaw bezpiecznikowych.
• Symbol katalogowy 015397: Ułatwia identyfikację przy zamawianiu oraz magazynowaniu.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania odpowiednich norm międzynarodowych i europejskich dotyczących bezpieczników przemysłowych. Posiada deklarację zgodności producenta oraz oznaczenie CE, potwierdzające dopuszczenie do obrotu na rynku Unii Europejskiej.

Zastosowanie

Wkładka przeznaczona jest do ochrony przewodów i kabli w instalacjach przemysłowych, komercyjnych oraz infrastrukturze energetycznej. Znajduje zastosowanie w rozdzielnicach głównych, szafach sterowniczych oraz obwodach odbiorczych o dużym obciążeniu.

• Zabezpieczenie linii zasilających maszyny i urządzenia przemysłowe.
• Ochrona rozdzielnic głównych i podrozdzielnic w budynkach komercyjnych.
• Stosowanie w instalacjach tymczasowych na budowach i w halach produkcyjnych.
• Współpraca z odpowiednimi podstawami bezpiecznikowymi w systemach dystrybucji energii.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w obwodzie. Wkładkę należy umieścić w dedykowanej podstawie bezpiecznikowej, zgodnej z wymiarami 22x58 mm. Przed montażem sprawdź, czy oznaczenia prądu i charakterystyki są zgodne z danymi instalacji. Nie przekraczaj znamionowego prądu wkładki. Okresowo kontroluj stan techniczny wkładki – przepaloną wymień na nową o tych samych parametrach.

FAQ

• Czy wkładka posiada podświetlenie lub wskaźnik zadziałania? Wkładka bezpiecznikowa gG 125 A 22x58 mm nie jest wyposażona w podświetlenie. Stan zadziałania można sprawdzić wizualnie lub za pomocą miernika – przepalona wkładka ma przerwę w obwodzie.
• Jaki jest stopień ochrony IP wkładki? Wkładka bezpiecznikowa sama w sobie nie ma określonego stopnia ochrony IP. Stopień ochrony zapewnia zastosowana podstawa i obudowa rozdzielnicy. W standardowych warunkach montażu wewnątrz rozdzielnicy zapewniona jest ochrona IP20 przed dotykiem.
• Czy charakterystyka gG jest odpowiednia do ochrony silników? Charakterystyka gG jest uniwersalna i stosowana głównie do ochrony przewodów i kabli. Do ochrony silników zaleca się wkładki z charakterystyką aM (ochrona zwarciowa) lub użycie wyłączników silnikowych. Sprawdź specyfikację odbiornika przed doborem wkładki.
