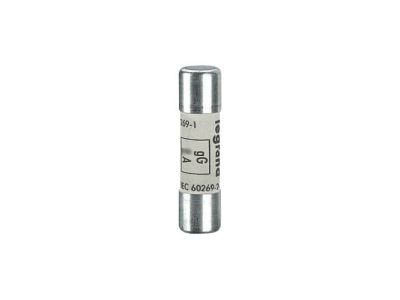

Wkładka bezpiecznikowa przemysłowa cylindryczna 10,3x38 gG 16A | 013316 Legrand

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa przemysłowa cylindryczna typu gG o prądzie znamionowym 16A i wymiarach 10,3x38 mm (symbol 013316). Zaprojektowana do skutecznej ochrony instalacji elektrycznych przed skutkami przeciążeń i zwarć, zapewnia bezpieczną pracę obwodów o obciążeniu do 16A bez ryzyka uszkodzenia przewodów i odbiorników.

• Prąd znamionowy 16A: Chroni kable i urządzenia przed nadmiernym prądem – gdy wartość przekroczy 16A, wkładka topikowa przerywa obwód, eliminując ryzyko pożaru i awarii.
• Wymiary 10,3×38 mm: Standardowy rozmiar cylindryczny pasujący do większości podstaw bezpiecznikowych przemysłowych (np. typu D02, D01), co ułatwia wymianę i instalację.
• Typ gG (ogólnego przeznaczenia): Uniwersalna charakterystyka wyłączania – odpowiednia do zabezpieczania przewodów, rozdzielnic i odbiorników w obwodach bez szczególnych wymagań dynamicznych.
• Konstrukcja topikowa: Niezawodne działanie w warunkach zwarciowych dzięki szybkiemu stopieniu wkładki, co ogranicza energię przepływającą przez uszkodzony obwód.
• Bezobsługowa eksploatacja: Po zadziałaniu wystarczy wymienić wkładkę na nową o takich samych parametrach – brak konieczności resetowania czy regulacji.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa dla bezpieczników przemysłowych (certyfikacja CE). Zgodność z ogólnie przyjętymi standardami DIN oraz dyrektywami UE gwarantuje niezawodność i bezpieczeństwo stosowania w profesjonalnych instalacjach elektrycznych.

Zastosowanie

Wkładka bezpiecznikowa gG 16A znajduje zastosowanie w ochronie obwodów elektrycznych w budynkach mieszkalnych, użyteczności publicznej oraz lekkim przemyśle. Idealna do zabezpieczania:

• Oświetlenia i gniazd wtyczkowych w rozdzielnicach mieszkaniowych i biurowych.
• Obwodów sterowania (np. zasilanie styczników, przekaźników) w szafach automatyki.
• Linii kablowych i przewodów w instalacjach tymczasowych oraz rozdzielnicach warsztatowych.
• Urządzeń o małej i średniej mocy (do 16A), takich jak pompy, wentylatory, piece akumulacyjne.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Wkładkę należy osadzić w odpowiedniej podstawie bezpiecznikowej (np. typu D02 lub D01) zamontowanej na szynie TH35 lub bezpośrednio w rozdzielnicy. Przed wymianą sprawdzić, czy nowa wkładka ma ten sam prąd znamionowy i wymiary. Nie wolno stosować wkładek o wyższym prądzie ani mostkować obwodu. Podczas dokręcania zacisków podstawy stosować moment dokręcania zgodny z dokumentacją producenta podstawy, a przekrój przewodów dobrać do obciążenia 16A.

FAQ

• Jaki prąd znamionowy ma ta wkładka? Prąd znamionowy wynosi 16 A. Jest to wartość, przy której wkładka nie wyłącza się w normalnej pracy, a zadziała przy przeciążeniu lub zwarciu.
• Jakie są wymiary zewnętrzne wkładki? Wkładka ma średnicę 10,3 mm i długość 38 mm, co odpowiada standardowi przemysłowemu 10,3×38 mm (często oznaczanemu jako 10x38).
• Co oznacza oznaczenie gG? gG to charakterystyka bezpiecznika ogólnego przeznaczenia – przeznaczony do ochrony przewodów i urządzeń przed przeciążeniem i zwarciem. Nie jest zalecany do ochrony silników (wymagana charakterystyka aM).
