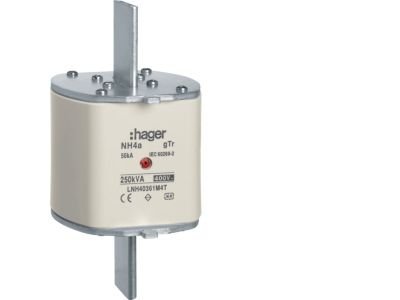

Wkładka bezpiecznikowa nożowa NH4a wskaźnik podwójny uchwyt nieizolowany gTr 361A 400VAC | LNH40361M4T Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH4a o symbolu LNH40361M4T to element ochronny do obwodów prądu przemiennego o napięciu do 400 VAC i prądzie znamionowym 361 A. Charakterystyka gTr (zwłoczna) dedykowana jest do zabezpieczania transformatorów przed przeciążeniami i zwarciami. Wkładka wyposażona w podwójny wskaźnik przepalenia oraz nieizolowany uchwyt nożowy ułatwiający montaż w rozłącznikach bezpiecznikowych.

• Prąd znamionowy 361 A: Bezpieczna praca w obwodach o dużym obciążeniu, odpowiednia dla transformatorów i odbiorników wysokoprądowych.
• Napięcie 400 VAC: Zgodność z typowymi sieciami trójfazowymi, zapewniająca kompatybilność w instalacjach przemysłowych.
• Charakterystyka gTr: Zwłoczna charakterystyka wyzwalania zaprojektowana do ochrony transformatorów – skuteczna zarówno przy przeciążeniach, jak i stanach zwarciowych.
• Podwójny wskaźnik zadziałania: Ułatwia szybką wizualną kontrolę stanu wkładki, skraca czas diagnostyki i konserwacji bez konieczności wyjmowania.
• Nieizolowany uchwyt nożowy: Umożliwia pewne osadzenie w rozłączniku oraz łatwe wyjmowanie wkładki przy użyciu narzędzi izolowanych.

Zgodność z Normami

Wkładka bezpiecznikowa LNH40361M4T została zaprojektowana zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności w instalacjach niskiego napięcia.

Zastosowanie

Dzięki charakterystyce gTr i dużej obciążalności prądowej wkładka przeznaczona jest przede wszystkim do ochrony transformatorów oraz obwodów wymagających zwłocznego bezpiecznika.

• Zabezpieczenie transformatorów energetycznych przed przeciążeniami i zwarciami
• Ochrona linii zasilających w rozdzielnicach głównych i podrozdzielnicach przemysłowych
• Stosowanie w rozłącznikach bezpiecznikowych NH4a w sieciach 400 VAC
• Element zabezpieczający w instalacjach z dużymi odbiornikami o rozruchowych prądach udarowych

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w obwodzie i odczekaj do całkowitego zaniku napięcia. Wkładkę montować w dedykowanym rozłączniku bezpiecznikowym z uchwytami nieizolowanymi. Moment dokręcania połączeń śrubowych oraz przekrój przewodów dobieraj zgodnie z dokumentacją producenta rozłącznika. Używaj izolowanych narzędzi ochronnych.

FAQ

• Jak sprawdzić, czy wkładka bezpiecznikowa przepaliła się? Wkładka wyposażona jest w podwójny wskaźnik zadziałania – czerwoną kropkę (lub pasek) widoczną po przepaleniu. Przed wymianą zawsze odłącz napięcie.
• Czy ta wkładka nadaje się do ochrony silników elektrycznych? Charakterystyka gTr jest dedykowana do transformatorów i obwodów o podobnym charakterze obciążenia. Do silników zaleca się bezpieczniki z charakterystyką gM lub odpowiednie wyłączniki silnikowe.
• Jaki stopień ochrony posiada wkładka? Wkładka jako element wewnętrzny rozłącznika nie posiada osobnego oznaczenia IP. Stopień ochrony całej rozdzielnicy/obudowy należy dobrać do warunków środowiskowych instalacji.
