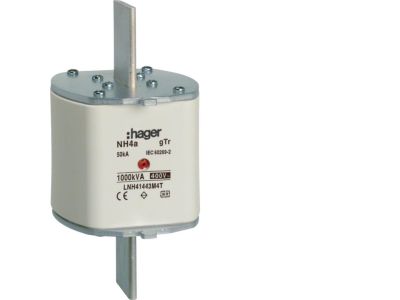

Wkładka bezpiecznikowa nożowa NH4a wskaźnik podwójny uchwyt nieizolowany gTr 1443A 400VAC | LNH41443M4T Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH4a (symbol LNH41443M4T) z podwójnym wskaźnikiem zadziałania, przeznaczona do ochrony transformatorów. Charakteryzuje się prądem znamionowym 1443 A przy napięciu 400 V AC, co gwarantuje bezpieczne zabezpieczenie obwodów o dużym obciążeniu. Wyposażona w nieizolowany uchwyt ułatwiający wymianę przy zachowaniu odpowiednich środków ostrożności.

• Prąd znamionowy 1443 A: umożliwia zabezpieczenie transformatorów i linii o wysokim poborze mocy bez ryzyka przeciążenia.
• Charakterystyka gTr: dedykowana do zabezpieczania transformatorów – opóźnione zadziałanie zapobiega zbędnym wyłączeniom przy prądach rozruchowych.
• Podwójny wskaźnik zadziałania: czytelna sygnalizacja mechaniczna i optyczna przepalenia bezpiecznika – przyspiesza lokalizację uszkodzenia.
• Nieizolowany uchwyt: umożliwia szybką wymianę wkładki pod warunkiem bezwzględnego odłączenia napięcia.
• Napięcie 400 V AC: odpowiednie dla standardowych sieci niskiego napięcia w przemyśle i energetyce.

Zgodność z Normami

Wkładka bezpiecznikowa jest zgodna z europejskimi normami bezpieczeństwa i posiada certyfikat CE. Spełnia wymagania konstrukcyjne dla wkładek bezpiecznikowych nożowych typu NH.

Zastosowanie

Wkładka przeznaczona do zabezpieczania transformatorów, rozdzielnic głównych oraz linii kablowych o bardzo dużym obciążeniu prądowym. Idealna do instalacji przemysłowych i energetycznych.

• Zabezpieczanie transformatorów mocy przed zwarciami i przeciążeniami – charakterystyka gTr dopasowana do prądu rozruchowego transformatora.
• Ochrona rozdzielnic głównych w sieciach przemysłowych i komercyjnych o wysokim zapotrzebowaniu na energię.
• Zabezpieczanie linii kablowych o dużym przekroju przed skutkami zwarć.
• Stosowanie w systemach wymagających selektywności zabezpieczeń przy wysokich prądach.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed jakimikolwiek pracami należy bezwzględnie odłączyć napięcie w całym obwodzie. Wkładkę montuje się w odpowiedniej podstawie bezpiecznikowej NH4a (na szynie TH35 lub płycie montażowej). Nie używać uszkodzonych wkładek. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 1443 A zgodnie z obowiązującymi normami.

FAQ

• Czy wkładka posiada wskaźnik zadziałania? Tak, wyposażona jest w podwójny wskaźnik mechaniczny (wysuwany trzpień) oraz optyczny widoczny przez okienko w podstawie.
• Jaka jest charakterystyka czasowo-prądowa? Charakterystyka gTr (transformatorowa) – opóźniona, toleruje prądy rozruchowe transformatora, a jednocześnie szybko wyłącza zwarcia.
• Czy uchwyt jest izolowany? Uchwyt jest nieizolowany, dlatego przy wymianie należy zachować szczególną ostrożność i upewnić się, że obwód jest całkowicie odłączony od napięcia.
