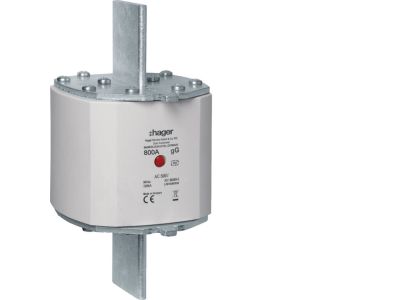

Wkładka bezpiecznikowa nożowa NH4a wskaźnik podwójny uchwyt nieizolowany gG 800A 500VAC | LNH40800M Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH4a oznaczona symbolem LNH40800M to element ochronny przeznaczony do montażu w podstawach bezpiecznikowych. Charakteryzuje się prądem znamionowym 800 A oraz napięciem 500 VAC, co pozwala na zabezpieczanie obwodów o dużym obciążeniu przed skutkami zwarć i przeciążeń. Wyposażona w podwójny wskaźnik zadziałania ułatwiający identyfikację przepalonego wkładu. Uchwyt nieizolowany wymaga zachowania szczególnej ostrożności podczas obsługi. Wkładka pracuje w charakterystyce gG (ogólnego przeznaczenia), zapewniając selektywną ochronę przewodów i urządzeń.

• Prąd znamionowy 800 A: Zabezpiecza obwody o bardzo wysokim poborze mocy, stosowane w rozdzielnicach głównych i zasilaniu maszyn przemysłowych.
• Napięcie 500 VAC: Przystosowana do sieci niskiego napięcia (do 500 V), zgodna z typowymi instalacjami przemysłowymi.
• Charakterystyka gG: Zapewnia bezpieczne wyłączanie zarówno przy przeciążeniach, jak i zwarciach, chroniąc przewody przed przegrzaniem i uszkodzeniem izolacji.
• Podwójny wskaźnik zadziałania: Umożliwia szybkie wykrycie przepalonego wkładu bez konieczności demontażu – zwiększa efektywność przeglądów i skraca czas awarii.
• Uchwyt nieizolowany (NH4a): Umożliwia bezpieczne wsuwanie i wyjmowanie wkładki z podstawy przy użyciu narzędzi izolowanych – wymaga bezwzględnego odłączenia napięcia przed manipulacją.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących bezpieczników nożowych oraz posiada certyfikację CE. Wkładka jest zgodna z ogólnymi standardami DIN dla rozmiaru NH4a, co gwarantuje jej mechaniczną i elektryczną kompatybilność z dostępnymi na rynku podstawami bezpiecznikowymi.

Zastosowanie

Wkładka LNH40800M znajduje zastosowanie w przemysłowych instalacjach elektrycznych o dużym zapotrzebowaniu na moc. Dzięki charakterystyce gG chroni przewody i odbiorniki w obwodach rozdzielczych i odbiorczych.

• Zabezpieczanie linii zasilających w rozdzielnicach głównych i podrozdzielnicach zakładów produkcyjnych.
• Ochrona obwodów odbiorników przemysłowych (np. silników, pieców, kompresorów) przed zwarciami i przeciążeniami.
• Stosowanie w systemach dystrybucji energii w budynkach użyteczności publicznej i infrastrukturze.
• Wymiana w istniejących podstawach bezpiecznikowych NH4a bez konieczności modyfikacji rozdzielnicy.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej może być wykonywana wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie oraz upewnij się, że obwód jest pozbawiony napięcia (potwierdzone próbnikiem). Wkładkę należy wsunąć w podstawę bezpiecznikową NH4a zgodnie z oznaczeniami. Uchwyt nieizolowany wymaga użycia narzędzi izolowanych i zachowania szczególnej ostrożności – nie dotykaj metalowych części podczas pracy pod napięciem. Dokręcaj śruby mocujące w podstawie zgodnie z momentem określonym w dokumentacji producenta podstawy. Przekrój przewodów przyłączonych do podstawy musi być dobrany do prądu znamionowego wkładki (800 A) zgodnie z normami PN-IEC.

FAQ

• Jak odczytać stan wkładki? Podwójny wskaźnik na przedniej części wkładki zmienia kolor (np. z zielonego na czerwony) po przepaleniu bezpiecznika. Pozwala to szybko zlokalizować uszkodzony wkład bez wyciągania go.
• Czy mogę użyć wkładki w podstawie innego rozmiaru? Nie. Wkładka oznaczona jako NH4a pasuje wyłącznie do podstaw o tym samym rozmiarze. Użycie innej podstawy grozi nieprawidłowym stykiem i przegrzaniem.
• Dlaczego uchwyt jest nieizolowany? Konstrukcja NH4a zakłada wymianę wkładki przy odłączonym napięciu. Nieizolowany uchwyt umożliwia lepsze odprowadzanie ciepła i wytrzymuje wyższe prądy, ale wymaga zachowania szczególnych środków bezpieczeństwa podczas obsługi.
