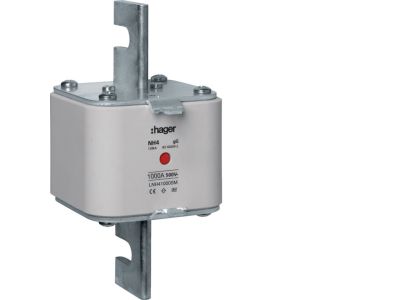

Wkładka bezpiecznikowa nożowa NH4 podstawa śrubowa wskaźnik podwójny, gG 1000A 500VAC | LNH41000SM Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH4 o symbolu LNH41000SM przeznaczona do montażu w podstawie śrubowej. Charakteryzuje się prądem znamionowym 1000 A i napięciem 500 V AC, co pozwala na bezpieczne zabezpieczenie obwodów o dużym obciążeniu przed skutkami przeciążeń i zwarć. Wyposażona w podwójny wskaźnik zadziałania ułatwiający szybką identyfikację przepalonej wkładki bez konieczności odłączania całego obwodu.

• Prąd znamionowy 1000 A: Umożliwia ochronę linii dystrybucyjnych i odbiorników o znacznej mocy znamionowej, minimalizując ryzyko uszkodzenia instalacji w warunkach przeciążenia.
• Napięcie znamionowe 500 V AC: Gwarantuje bezpieczną pracę w typowych sieciach niskiego napięcia przemysłowego i komercyjnego.
• Charakterystyka gG (zwłoczna): Zapewnia selektywność z zabezpieczeniami nadprądowymi w obwodach o dużych prądach rozruchowych (np. silniki, transformatory), nie powodując zbędnych wyłączeń.
• Podwójny wskaźnik zadziałania: Pozwala na szybkie zlokalizowanie przepalonej wkładki – wskaźnik widoczny z obu stron podstawy, co skraca czas przeglądu i konserwacji.
• Wkładka nożowa NH4 z podstawą śrubową: Łatwy montaż i wymiana na standardowych listwach bezpiecznikowych, wysoka powtarzalność parametrów elektrycznych.

Zgodność z Normami

Wkładka LNH41000SM spełnia wymagania obowiązujących norm europejskich dla bezpieczników nożowych oraz posiada certyfikat CE. Produkt został zaprojektowany zgodnie z wymaganiami dyrektyw niskonapięciowych, co potwierdza jego niezawodność w instalacjach przemysłowych i budynkowych.

Zastosowanie

Wkładka bezpiecznikowa NH4 gG znajduje zastosowanie przede wszystkim w układach dystrybucji energii i zabezpieczeniach odbiorników o dużym poborze prądu. Sprawdza się w środowiskach wymagających wysokiej selektywności ochrony przeciwzwarciowej.

• Zabezpieczenie głównych linii zasilających w rozdzielnicach głównych i podrozdzielnicach.
• Ochrona przyłączy transformatorów, pieców przemysłowych, maszyn specjalistycznych.
• Selektywna współpraca z wyłącznikami nadprądowymi i różnicowoprądowymi w układach wielostopniowych.
• Zastosowanie w instalacjach komercyjnych (centra danych, hale produkcyjne) wymagających ciągłości zasilania.

Wskazówki Montażowe

Montaż i wymiana wkładki LNH41000SM mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP – kategoria E lub D. Przed każdą ingerencją należy bezwzględnie odłączyć napięcie w obwodzie oraz upewnić się, że obwód jest odciążony. Wkładkę wsuwa się w podstawę śrubową NH4, dokręcając śruby mocujące zgodnie z momentem podanym w dokumentacji producenta podstawy. Przekrój przewodów przyłączeniowych musi być dobrany do prądu znamionowego 1000 A zgodnie z normą HD 60364. Nie stosować uszkodzonych wkładek.

FAQ

• Jak działa podwójny wskaźnik zadziałania? Wkładka wyposażona jest w dwa wskaźniki mechaniczne (po obu stronach korpusu), które wysuwają się po przepaleniu wkładki. Dzięki temu można stwierdzić stan wkładki bez wyjmowania jej z podstawy – wystarczy wzrokowo ocenić położenie wskaźnika.
• Czy wkładka nadaje się do ochrony silników? Tak, charakterystyka gG (zwłoczna) dopuszcza krótkotrwałe przeciążenia występujące podczas rozruchu silników. Dobór wkładki powinien uwzględniać prąd rozruchowy i czas trwania rozruchu – w razie wątpliwości skonsultuj się z projektantem instalacji.
• Jaki jest stopień ochrony wkładki? Wkładka bezpiecznikowa sama w sobie nie posiada stopnia IP – jest elementem montowanym wewnątrz podstawy rozdzielnicy. Ochronę przed dotykiem i czynnikami zewnętrznymi zapewnia obudowa rozdzielnicy lub kaseton bezpiecznikowy. Należy stosować podstawę NH4 zgodną z normami dla wnętrz rozdzielnic.
