Wkładka bezpiecznikowa nożowa NH3C wskaźnik podwójny uchwyt nieizolowany gG 80A 500VAC | LNH3080M Hager

Opis i Kluczowe Cechy

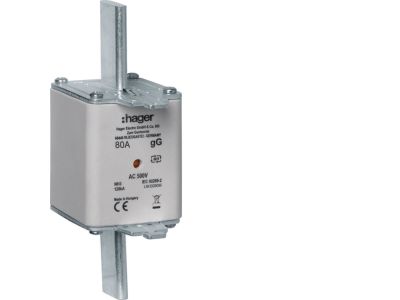

Wkładka bezpiecznikowa nożowa oznaczona symbolem LNH3080M to element wykonany w rozmiarze NH3C, przeznaczony do ochrony obwodów elektrycznych przed skutkami przeciążeń i zwarć. Charakteryzuje się prądem znamionowym 80 A i napięciem 500 VAC, co zapewnia skuteczną ochronę w instalacach przemysłowych i rozdzielnicach głównych. Wkładka wyposażona jest w podwójny wskaźnik zadziałania oraz nieizolowany uchwyt ułatwiający wymianę pod napięciem (wyłącznie przez osoby uprawnione).

• Prąd znamionowy 80 A: gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, eliminując ryzyko przegrzania przewodów w stanach przeciążeniowych.
• Napięcie znamionowe 500 VAC: umożliwia stosowanie w instalacjach niskiego napięcia, w tym w sieciach trójfazowych o napięciu międzyfazowym do 500 V.
• Charakterystyka gG (ogólnego przeznaczenia): zapewnia selektywną ochronę przewodów i urządzeń, odpowiednia do zabezpieczania odbiorników o normalnym rozruchu.
• Podwójny wskaźnik zadziałania: umożliwia szybką identyfikację przepalonej wkładki bez potrzeby demontażu, skracając czas przestoju.
• Uchwyt nieizolowany: ułatwia chwytanie i wymianę wkładki, jednak wymaga zachowania szczególnej ostrożności – prace należy wykonywać wyłącznie przy odłączonym napięciu.

Zgodność z Normami

Wkładka bezpiecznikowa LNH3080M spełnia wymagania obowiązujących norm europejskich dla bezpieczników nożowych serii NH. Posiada certyfikację CE, potwierdzającą zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Charakterystyka gG odpowiada standardom określającym ochronę przewodów i urządzeń przed przeciążeniami i zwarciami.

Zastosowanie

Wkładka bezpiecznikowa NH3C znajduje zastosowanie przede wszystkim w rozdzielnicach głównych i podrozdzielniach przemysłowych, gdzie wymagana jest selektywna ochrona obwodów niskiego napięcia. Idealnie nadaje się do:

• Zabezpieczania obwodów zasilających maszyny i urządzenia produkcyjne przed zwarciami i przeciążeniami.
• Ochrony przewodów w rozdzielnicach głównych budynków użyteczności publicznej i obiektów przemysłowych.
• Stosowania w instalacjach, gdzie wymagana jest wysoka zdolność wyłączania zwarciowego (seria NH).
• Zabezpieczania ciągów technologicznych, w których ważna jest szybka identyfikacja przepalonego bezpiecznika (dzięki podwójnemu wskaźnikowi).

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie od obwodu. Wkładkę należy osadzić w odpowiedniej podstawie bezpiecznikowej nożowej NH3C – montaż na szynie TH35 (DIN) nie dotyczy samej wkładki, lecz podstawy. Uchwyt nieizolowany wymaga użycia narzędzi izolowanych przy wkładaniu i wyjmowaniu. Moment dokręcania śrub w podstawie oraz przekrój przewodów przyłączeniowych należy dobrać zgodnie z dokumentacją producenta podstawy i obowiązującymi normami (np. PN-HD 60364). Po wymianie sprawdzić poprawność osadzenia oraz działanie wskaźnika.

FAQ

• Czy wkładka ma wbudowany wskaźnik zadziałania? Tak, wyposażona jest w podwójny wskaźnik mechaniczny, który wyraźnie sygnalizuje przepalenie wkładki – ułatwia to szybką diagnostykę bez konieczności pomiarów.
• Jaki jest stopień ochrony wkładki? Stopień ochrony nie jest podawany przez producenta dla samej wkładki – zależy od zastosowanej podstawy i obudowy. Standardowo bezpieczniki nożowe montowane w rozdzielnicach mają IP2X lub wyższy w zależności od obudowy.
• Czy można wymieniać wkładkę pod napięciem? Nie. Ze względu na nieizolowany uchwyt oraz ryzyko łuku elektrycznego wymianę wolno przeprowadzać wyłącznie po odłączeniu napięcia w obwodzie i odciążeniu bezpiecznika. Stosowanie narzędzi izolowanych jest obowiązkowe.
