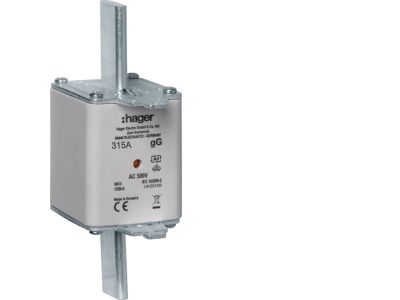

Wkładka bezpiecznikowa nożowa NH3C wskaźnik podwójny uchwyt nieizolowany gG 315A 500VAC | LNH3315M Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH3C LNH3315M produkcji renomowanego dostawcy to element zabezpieczający o charakterystyce gG, przeznaczony do ochrony obwodów przed przeciążeniem i zwarciem. Dzięki prądowi znamionowemu 315 A i napięciu 500 V AC zapewnia skuteczną ochronę w obwodach o dużym obciążeniu. Wyposażona w podwójny wskaźnik zadziałania oraz nieizolowany uchwyt, ułatwia szybką identyfikację przepalonej wkładki i wymianę w bezpiecznikowych rozłącznikach izolacyjnych.

• Prąd znamionowy 315 A: pozwala zabezpieczyć odbiorniki o znacznym poborze prądu bez ryzyka przedwczesnego wyzwalania w normalnych warunkach pracy.
• Napięcie znamionowe 500 V AC: dostosowane do typowych sieci niskiego napięcia, gwarantuje niezawodną izolację i bezpieczeństwo w instalacjach przemysłowych.
• Charakterystyka gG (ogólnego przeznaczenia): uniwersalne zabezpieczenie zarówno przed przeciążeniem, jak i zwarciem – idealne do ochrony kabli oraz urządzeń w rozdzielnicach głównych.
• Podwójny wskaźnik zadziałania: umożliwia szybkie zlokalizowanie przepalonej wkładki bez konieczności demontażu, skracając czas przestoju i ułatwiając konserwację.
• Uchwyt nieizolowany (rozmiar NH3): przeznaczony do stosowania w dedykowanych rozłącznikach bezpiecznikowych, zapewnia stabilne mocowanie i łatwą wymianę pod napięciem (przy zachowaniu procedur bezpieczeństwa).

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Spełnia wymagania dotyczące bezpieczeństwa i kompatybilności elektromagnetycznej dla aparatury zabezpieczającej stosowanej w instalacjach niskiego napięcia.

Zastosowanie

Wkładka bezpiecznikowa nożowa NH3C gG 315A znajduje zastosowanie w rozdzielnicach głównych, przemysłowych liniach zasilających oraz w układach zabezpieczenia odbiorników o dużym poborze mocy.

• Ochrona kabli i przewodów w obwodach rozdzielczych przed przeciążeniem i zwarciem.
• Zabezpieczenie silników elektrycznych, transformatorów i innych odbiorników przemysłowych o charakterystyce rozruchowej.
• Stosowanie w rozłącznikach bezpiecznikowych w rozdzielnicach głównych budynków użyteczności publicznej i obiektów przemysłowych.
• Element zabezpieczający w układach dystrybucji energii w zakładach produkcyjnych i magazynach.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie osoba z odpowiednimi uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód nie jest pod napięciem. Wkładkę należy instalować w dedykowanym rozłączniku bezpiecznikowym (np. podstawie NH) zgodnie z dokumentacją producenta. Przekrój przewodów doprowadzających oraz moment dokręcania zacisków należy dobrać zgodnie z instrukcją montażu i parametrami prądowymi obwodu. Stosuj wyłącznie wkładki o tym samym prądzie znamionowym i charakterystyce.

FAQ

• Jak działa podwójny wskaźnik zadziałania? Wskaźnik (mechaniczny lub optyczny) zmienia położenie po przepaleniu wkładki, sygnalizując jej zadziałanie. Umożliwia to szybkie zlokalizowanie przepalonej wkładki bez konieczności demontażu.
• Czy wkładkę można stosować w obwodach prądu stałego? Produkt przeznaczony jest wyłącznie do pracy w obwodach prądu przemiennego o napięciu 500 V AC. Nie posiadamy danych dotyczących zastosowania w DC – zalecamy stosowanie zgodnie z przeznaczeniem.
• Jaka jest różnica między charakterystyką gG a gL? Charakterystyka gG (ogólnego przeznaczenia) zabezpiecza zarówno przed przeciążeniem, jak i zwarciem, stosowana jest głównie do ochrony kabli i urządzeń. gL (linie) jest bardziej selektywna, przeznaczona do ochrony linii. Wkładka LNH3315M posiada charakterystykę gG.
