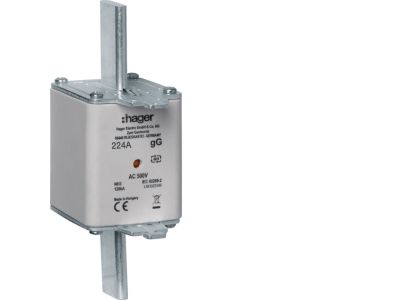

Wkładka bezpiecznikowa nożowa NH3C wskaźnik podwójny uchwyt nieizolowany gG 224A 500VAC | LNH3224M Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa typu NH3C oznaczona symbolem LNH3224M to element zabezpieczający o prądzie znamionowym 224 A i napięciu 500 V AC. Charakterystyka gG (ogólnego zastosowania) zapewnia skuteczną ochronę kabli i urządzeń elektrycznych przed skutkami przeciążeń i zwarć. Wyposażona w podwójny wskaźnik zadziałania, umożliwia szybką identyfikację przepalonej wkładki bez konieczności jej wyjmowania. Uchwyt nieizolowany ułatwia bezpieczną manipulację przy użyciu narzędzia.

• Prąd znamionowy 224 A: Dedykowana do obwodów o znacznym obciążeniu, zapewnia pewną ochronę bez ryzyka nieuzasadnionego wyłączenia.
• Napięcie 500 V AC: Przystosowana do pracy w sieciach niskiego napięcia, zgodnie z europejskimi standardami.
• Charakterystyka gG: Ogólnego przeznaczenia – ochrona kabli i urządzeń przed przeciążeniem i zwarciem, uniwersalne zastosowanie w instalacjach przemysłowych.
• Podwójny wskaźnik zadziałania: Wyraźna, wizualna sygnalizacja przepalenia wkładki, co skraca czas diagnostyki i przyspiesza wymianę.
• Uchwyt nieizolowany: Umożliwia pewny chwyt i bezpieczne wyjmowanie wkładki z podstawy przy użyciu odpowiedniego narzędzia.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz wymaganiami dyrektyw niskonapięciowych. Posiada oznakowanie CE, co potwierdza jego zgodność z zasadniczymi wymogami bezpieczeństwa.

Zastosowanie

Wkładki bezpiecznikowe NH3C z charakterystyką gG znajdują zastosowanie w rozdzielnicach głównych, tablicach bezpiecznikowych oraz szafach sterowniczych w instalacjach przemysłowych i komercyjnych.

• Ochrona obwodów zasilających kable i przewody przed przeciążeniami i zwarciami.
• Zabezpieczenie odbiorników takich jak silniki, transformatory, grzejniki i inne urządzenia elektryczne.
• Stosowane w rozdzielnicach głównych i podrozdzielniach w budynkach użyteczności publicznej i zakładach produkcyjnych.
• Element zabezpieczenia w systemach dystrybucji energii elektrycznej o napięciu do 500 V AC.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej powinny być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest bezpieczny. Wkładkę należy umieścić w dedykowanej podstawie bezpiecznikowej NH rozmiaru 3, z zachowaniem prawidłowej polaryzacji i kierunku przepływu prądu. Dobór przekroju przewodów oraz momentu dokręcania śrub w podstawie – zgodnie z dokumentacją techniczną producenta podstawy. Nie wolno używać uszkodzonych lub zdeformowanych wkładek.

FAQ

• Czy wkładka posiada wskaźnik zadziałania? Tak, wyposażona jest w podwójny wskaźnik mechaniczny, który wyraźnie sygnalizuje przepalenie wkładki. Po zadziałaniu bezpiecznika wskaźnik wysuwa się, umożliwiając szybką identyfikację bez wyjmowania wkładki z podstawy.
• Jaką charakterystykę ma ta wkładka? Charakterystyka gG (ogólnego zastosowania) – przeznaczona do ochrony kabli i urządzeń przed skutkami przeciążeń i zwarć. Nadaje się do większości zastosowań w instalacjach niskiego napięcia.
• Czy uchwyt jest izolowany? Uchwyt wkładki jest nieizolowany – podczas montażu należy użyć odpowiedniego narzędzia (np. uchwytu do bezpieczników NH) i zachować ostrożność, aby uniknąć kontaktu z elementami pod napięciem. Prace zawsze wykonywać przy odłączonym napięciu.
