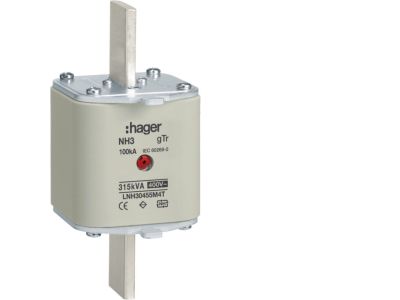

Wkładka bezpiecznikowa nożowa NH3 wskaźnik podwójny uchwyt nieizolowany gTr 455A 400VAC | LNH30455M4T Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH3 LNH30455M4T to element zabezpieczający obwody elektryczne przed skutkami przeciążeń i zwarć. Zaprojektowana dla prądu znamionowego 455 A i napięcia 400 V AC, zapewnia skuteczną ochronę w instalacach przemysłowych i rozdzielnicach głównych. Charakterystyka gTr (gG – ochrona przewodów i rozdzielnic) gwarantuje selektywne wyłączanie zwarć bez zbędnych przerw w zasilaniu. Podwójny wskaźnik zadziałania (czerwony/zielony) ułatwia szybką identyfikację przepalonej wkładki, a nieizolowany uchwyt nożowy umożliwia pewny montaż w podstawach NH3.

• Prąd znamionowy 455 A: Odpowiedni do zabezpieczania obwodów o znacznym obciążeniu, zapewnia ciągłość pracy instalacji bez ryzyka przegrzania.
• Napięcie 400 V AC: Kompatybilność z typowymi sieciami trójfazowymi niskiego napięcia, stosowanymi w przemyśle i energetyce.
• Charakterystyka gTr (gG): Wysoka zdolność zwarciowa przy zachowaniu selektywności – bezpiecznik wyłącza prądy zwarciowe, nie powodując zbędnego wyzwalania innych zabezpieczeń w szeregu.
• Podwójny wskaźnik zadziałania: Umożliwia natychmiastowe sprawdzenie stanu wkładki bez konieczności dotykania elementów pod napięciem – oszczędność czasu i zwiększenie bezpieczeństwa obsługi.
• Uchwyt nożowy nieizolowany (NH3): Zapewnia stabilne połączenie w standardowych podstawach bezpiecznikowych NH, ułatwiając montaż i wymianę (zgodnie z wymogami styków nożowych).

Zgodność z Normami

Wkładka bezpiecznikowa jest produkowana zgodnie z obowiązującymi normami europejskimi oraz standardem DIN dla wkładek nożowych NH. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Wkładka LNH30455M4T znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne zabezpieczenie przeciążeniowe i zwarciowe w obwodach o dużym prądzie.

• Zabezpieczenie głównych rozdzielnic niskiego napięcia w obiektach przemysłowych i komercyjnych.
• Ochrona linii kablowych, szyn zbiorczych i odbiorników o dużym poborze mocy (silniki, transformatory, piece).
• Stosowanie w układach selektywnej ochrony, gdzie wymagana jest koordynacja z wyłącznikami i stycznikami.
• Wymiana istniejących wkładek w podstawach NH3 w ramach modernizacji instalacji.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami BHP. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie w obwodzie. Wkładkę należy osadzić w odpowiedniej podstawie bezpiecznikowej (np. NH3) na szynie TH35 lub panelu montażowym. Przed zamknięciem obwodu sprawdzić wskaźnik – prawidłowo działająca wkładka powinna wskazywać stan nieprzepalony. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego 455 A oraz warunków środowiskowych.

FAQ

• Czy wkładka posiada wskaźnik zadziałania? Tak, wyposażona jest w podwójny wskaźnik (mechaniczny) zmieniający kolor po przepaleniu – umożliwia szybkie zlokalizowanie uszkodzonego bezpiecznika bez narzędzi.
• Jaki stopień ochrony ma wkładka? Jako element wewnętrzny (montowany w rozdzielnicy) typowo nie jest określany oddzielny stopień IP. Izolacja i ochrona przed przypadkowym dotykiem zapewniana jest przez obudowę rozdzielnicy (najczęściej IP20 lub wyższy).
• Czy można stosować tę wkładkę w obwodach prądu stałego? Produkt został zaprojektowany dla napięcia 400 V AC przy 455 A. Do zastosowań DC wymagana jest konsultacja z producentem – parametry gaszenia łuku różnią się dla prądu stałego.
