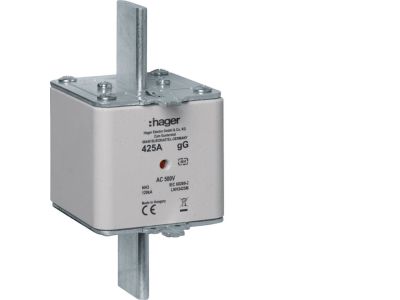

Wkładka bezpiecznikowa nożowa NH3 wskaźnik podwójny uchwyt nieizolowany gG 425A 500VAC | LNH3425M Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH3 model LNH3425M przeznaczona jest do zabezpieczania obwodów elektrycznych przed przeciążeniami i zwarciami. Charakteryzuje się prądem znamionowym 425 A oraz napięciem 500 V AC, co pozwala na stosowanie w instalacjach o dużym obciążeniu. Wyposażona w podwójny wskaźnik zadziałania ułatwia szybką identyfikację przepalonej wkładki, a nieizolowany uchwyt umożliwia wygodną manipulację podczas wymiany. Posiada szerokość modułu zgodną z systemem NH3.

• Prąd znamionowy 425 A: Zapewnia skuteczną ochronę przed przeciążeniem w obwodach o znacznym poborze mocy.
• Napięcie 500 V AC: Odpowiedni do zastosowań w sieciach niskiego napięcia o podwyższonym napięciu roboczym.
• Charakterystyka gG: Uniwersalna charakterystyka bezpiecznikowa do zabezpieczania kabli i przewodów – łączy zdolność do przenoszenia prądów przeciążeniowych z szybkim wyłączaniem zwarć.
• Podwójny wskaźnik zadziałania: Umożliwia szybkie sprawdzenie stanu wkładki bez konieczności demontażu – zwiększa bezpieczeństwo i skraca czas przeglądów.
• Nieizolowany uchwyt nożowy: Ułatwia bezpieczne wyjmowanie i zakładanie wkładki w podstawach oraz rozłącznikach bezpiecznikowych NH3.

Zgodność z Normami

Wkładka bezpiecznikowa LNH3425M spełnia wymagania europejskich norm dotyczących bezpieczników nożowych niskiego napięcia. Produkt posiada oznaczenie CE i jest przeznaczony do montażu w urządzeniach zgodnych z obowiązującymi przepisami elektrycznymi.

Zastosowanie

Dzięki wysokiemu prądowi znamionowemu i charakterystyce gG wkładka sprawdza się w rozdzielnicach głównych, szafach sterowniczych oraz obwodach zasilających odbiorniki przemysłowe.

• Zabezpieczanie linii kablowych i przewodów w rozdzielnicach głównych i podrozdzielnicach.
• Ochrona obwodów sterowniczych i siłowych w instalacjach przemysłowych.
• Stosowanie w rozłącznikach bezpiecznikowych NH3 jako element ochronny i odłączający.
• Zastosowanie w systemach dystrybucji energii w budynkach użyteczności publicznej i obiektach produkcyjnych.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej powinna być wykonywana wyłącznie przez personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od obwodu. Wkładkę należy umieścić w podstawie bezpiecznikowej lub rozłączniku przystosowanym do rozmiaru NH3. Przed montażem sprawdzić stan uchwytu i wskaźnika. Moment dokręcania połączeń śrubowych oraz przekrój przewodów doprowadzających należy dobrać zgodnie z dokumentacją producenta oraz obowiązującymi normami.

FAQ

• Czy wkładka posiada wskaźnik zadziałania? Tak, wyposażona jest w podwójny wskaźnik mechaniczny (widoczny w okienku), który sygnalizuje przepalenie wkładki.
• Jaki jest stopień ochrony wkładki? Stopień ochrony zależy od zastosowanej podstawy lub rozłącznika. Sama wkładka nie ma przypisanego IP – o szczelności decyduje obudowa, w której jest zamontowana.
• Czy można stosować uchwyt izolowany zamiast nieizolowanego? Uchwyt nieizolowany jest standardem dla wkładek NH3 i przeznaczony do wyjmowania przy użyciu izolowanych narzędzi. Wkładka nie jest przystosowana do manipulacji pod napięciem – przed każdą operacją należy odłączyć zasilanie.
