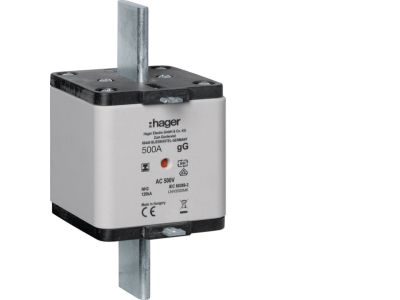

Wkładka bezpiecznikowa nożowa NH3 wskaźnik podwójny uchwyt izolowany gG 500A 500VAC | LNH3500MK Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH3 o symbolu LNH3500MK to element zabezpieczający o prądzie znamionowym 500 A i napięciu znamionowym 500 VAC. Charakterystyka gG zapewnia ochronę przewodów i urządzeń przed skutkami przeciążeń oraz zwarć. Wyposażona w podwójny wskaźnik zadziałania oraz izolowany uchwyt ułatwiający bezpieczną wymianę. Szerokość modułu odpowiada standardowi NH3.

• Prąd znamionowy 500 A: Zapewnia bezpieczną pracę w obwodach o dużym obciążeniu, minimalizując ryzyko przegrzania i uszkodzenia instalacji.
• Napięcie znamionowe 500 VAC: Przystosowana do pracy w sieciach przemysłowych o napięciu do 500 V AC, gwarantując odpowiednią izolację i bezpieczeństwo.
• Charakterystyka gG: Uniwersalna charakterystyka, odpowiednia do zabezpieczania kabli i urządzeń zarówno przed przeciążeniami, jak i zwarciami – szerokie zastosowanie w rozdzielnicach.
• Podwójny wskaźnik zadziałania: Wyraźny sygnał optyczny informujący o przepaleniu wkładki, co ułatwia szybką diagnostykę i wymianę bez konieczności demontażu.
• Izolowany uchwyt nożowy: Umożliwia bezpieczną ręczną wymianę wkładki przy odłączonym napięciu, redukując ryzyko przypadkowego kontaktu z elementami pod napięciem.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących wkładek bezpiecznikowych stosowanych w instalacjach elektrycznych. Posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami. Nie podano konkretnych numerów norm w danych wejściowych.

Zastosowanie

Wkładka bezpiecznikowa NH3 LNH3500MK znajduje zastosowanie w rozdzielnicach przemysłowych i komercyjnych, gdzie wymagane jest niezawodne zabezpieczenie obwodów o dużym poborze prądu.

• Zabezpieczenie głównych linii zasilających w rozdzielnicach głównych i podrozdzielnicach.
• Ochrona styczników, przekaźników i aparatury modułowej przed skutkami zwarć w obwodach sterowania.
• Zabezpieczenie silników elektrycznych i urządzeń przemysłowych przed przeciążeniami i zwarciami.
• Stosowanie w systemach dystrybucji energii w obiektach użyteczności publicznej, halach produkcyjnych i magazynach.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest wyłączony spod napięcia. Wkładkę należy osadzić w odpowiedniej podstawie bezpiecznikowej NH3 (np. na szynie TH35 lub płycie montażowej). Izolowany uchwyt ułatwia bezpieczną manipulację. Momenty dokręcania i przekroje przewodów dobieraj zgodnie z dokumentacją producenta podstawy.

FAQ

• Jak działa podwójny wskaźnik zadziałania? Wskaźnik (np. w formie dwóch przycisków lub pasków) wysuwa się po przepaleniu wkładki, co umożliwia szybkie zlokalizowanie uszkodzonego bezpiecznika bez konieczności mierzenia ciągłości obwodu.
• Jaki jest stopień ochrony samej wkładki? Stopień ochrony zależy od zastosowanej podstawy bezpiecznikowej – sama wkładka nie ma przypisanego IP. W typowej rozdzielnicy wewnątrz obudowy aparatura osiąga co najmniej IP20.
• Czy wkładka nadaje się do pracy przy prądzie ciągłym 500 A? Tak, prąd znamionowy 500 A to maksymalny ciągły prąd, przy którym wkładka może pracować bez samoczynnego zadziałania. Należy jednak uwzględniać warunki chłodzenia i współczynniki korekcyjne (temperatura otoczenia, sposób montażu) zgodnie z obowiązującymi normami.
