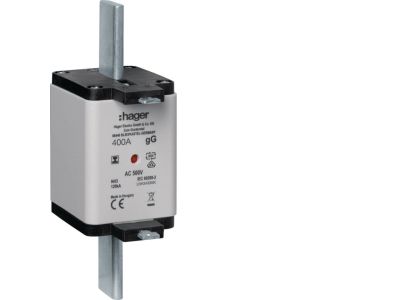

Wkładka bezpiecznikowa nożowa NH3 wskaźnik podwójny uchwyt izolowany gG 400A 500VAC | LNH3400MK Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH3 o symbolu LNH3400MK to element zabezpieczający o prądzie znamionowym 400 A i napięciu 500 VAC. Charakterystyka gG gwarantuje skuteczną ochronę przewodów i urządzeń przed przeciążeniami i zwarciami, a podwójny wskaźnik optyczny umożliwia szybką identyfikację zadziałania. Uchwyt izolowany ułatwia bezpieczną wymianę wkładki nawet pod napięciem (przy zachowaniu procedur). Wkładka przeznaczona jest do montażu w podstawach bezpiecznikowych wielkości NH3.

• Prąd znamionowy 400 A: wysoka obciążalność prądowa umożliwia zabezpieczenie magistral zasilających i dużych odbiorników bez ryzyka nieuzasadnionego wyłączenia.
• Napięcie 500 VAC: przystosowana do pracy w sieciach trójfazowych o napięciu 400/500 V, typowych dla instalacji przemysłowych.
• Charakterystyka gG: zapewnia selektywne wyłączanie zwarć i przeciążeń – bezpiecznik nie zadziała przy prądach rozruchowych silników, a jednocześnie skutecznie odcina zwarcia.
• Podwójny wskaźnik zadziałania: widoczny z obu stron wkładki sygnalizuje przepalenie topika, co ułatwia diagnostykę i serwis w rozdzielnicach.
• Uchwyt izolowany: umożliwia bezpieczne chwytanie wkładki podczas montażu i wymiany, minimalizując ryzyko porażenia przy zachowaniu właściwych procedur.

Zgodność z Normami

Wkładka bezpiecznikowa LNH3400MK spełnia wymagania europejskich norm dla bezpieczników przemysłowych oraz posiada certyfikat CE. Jej konstrukcja oparta jest na standardzie wielkości NH3, zapewniającym zamienność z podstawami i uchwytami zgodnymi z tą serią.

Zastosowanie

Wkładka bezpiecznikowa nożowa NH3 400A jest przeznaczona do zabezpieczania obwodów głównych w rozdzielnicach elektrycznych, szafach sterowniczych i rozdzielniach przemysłowych. Sprawdza się w ochronie kabli zasilających, szyn zbiorczych oraz odbiorników o dużej mocy.

• Ochrona przeciążeniowa i zwarciowa magistrali głównej w rozdzielnicach głównych i podrozdzielnicach.
• Zabezpieczenie linii kablowych zasilających duże maszyny, piece, kotły lub centrale wentylacyjne.
• Stosowanie w układach selektywnych – charakterystyka gG umożliwia koordynację z bezpiecznikami o niższych prądach.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może przeprowadzać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia i upewnieniu się o braku obciążenia. Wkładkę należy osadzić w odpowiedniej podstawie wielkości NH3 (zgodnej z DIN 43620) – nie stosować w podstawach o innych wymiarach. Przed wymianą sprawdzić wizualnie stan uchwytu izolowanego. Przy dokręcaniu śrub podstawy stosować moment podany w dokumentacji podstawy.

FAQ

• Czy wkładka posiada wskaźnik przepalenia? Tak, wkładka wyposażona jest w podwójny wskaźnik optyczny (widoczny z obu stron), który po zadziałaniu bezpiecznika zmienia kolor, ułatwiając lokalizację uszkodzonego elementu.
• Do jakich obwodów przeznaczona jest charakterystyka gG? Charakterystyka gG (ogólnego zastosowania) jest dedykowana do ochrony kabli i przewodów przed przeciążeniami i zwarciami. Sprawdza się w obwodach bez dużych prądów rozruchowych (np. grzejniki, oświetlenie, rozdzielnice).
• Czy wkładkę można stosować w obwodach prądu stałego? Producent deklaruje parametry wyłącznie dla napięcia przemiennego 500 V AC. Stosowanie w obwodach DC wymaga osobnej weryfikacji danych katalogowych – w razie wątpliwości należy skontaktować się z doradcą technicznym.
