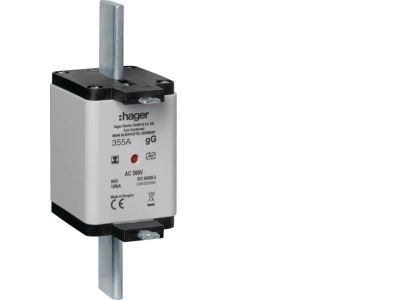

Wkładka bezpiecznikowa nożowa NH3 wskaźnik podwójny uchwyt izolowany gG 335A 500VAC | LNH3355MK Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa typu NH3 o symbolu LNH3355MK, z charakterystyką gG (zwłoczną), przeznaczona do ochrony obwodów prądu przemiennego. Prąd znamionowy 335 A i napięcie 500 V AC zapewniają bezpieczne zabezpieczenie linii kablowych i urządzeń w instalacjach przemysłowych oraz komercyjnych. Wkładka wyposażona jest w podwójny wskaźnik zadziałania (mechaniczny i optyczny) oraz izolowany uchwyt, co ułatwia szybką identyfikację stanu i bezpieczną wymianę.

• Wielkość NH3: Standardowa obudowa nożowa o dużej obciążalności prądowej – 335 A, dedykowana do rozłączników bezpiecznikowych zgodnych z wymiarami NH3.
• Charakterystyka gG (zwłoczna): Ochrona kabli i urządzeń przed przeciążeniami i zwarciami w obwodach o stałym lub zmiennym obciążeniu, bez ryzyka niepotrzebnych wyłączeń przy rozruchu.
• Podwójny wskaźnik zadziałania: Mechaniczny i optyczny sygnał przepalenia wkładki – pozwala na błyskawiczną lokalizację uszkodzonego elementu, minimalizując czas przestoju instalacji.
• Izolowany uchwyt: Wykonany z materiału izolacyjnego, umożliwia bezpieczną wymianę wkładki w rozłączniku pod warunkiem zachowania procedur odłączenia napięcia.
• Napięcie znamionowe 500 V AC: Przystosowana do sieci niskiego napięcia przemiennego, stosowana w rozdzielnicach głównych, tablicach rozdzielczych i obwodach odbiorczych.

Zgodność z Normami

Wkładka bezpiecznikowa LNH3355MK spełnia wymagania odpowiednich norm europejskich dla wkładek bezpiecznikowych nożowych (charakterystyka gG, wielkość NH3). Posiada certyfikat CE, co potwierdza zgodność z obowiązującymi przepisami bezpieczeństwa i jakości.

Zastosowanie

Wkładka bezpiecznikowa NH3 gG 335 A znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona przed przeciążeniem i zwarciem w obwodach prądu przemiennego o wysokim zapotrzebowaniu na moc.

• Ochrona linii kablowych w rozdzielnicach głównych i podrozdzielniach obiektów przemysłowych.
• Zabezpieczanie tablic rozdzielczych w budynkach użyteczności publicznej, centrach handlowych i magazynach.
• Stosowanie jako element wymienny w rozłącznikach bezpiecznikowych NH3 w systemach dystrybucji energii.
• Ochrona odbiorników o stałym obciążeniu (nagrzewnice, piece elektryczne, podgrzewacze) wymagających charakterystyki zwłocznej.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnym odłączeniu napięcia od obwodu. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej typu NH3, zgodnej z wymiarami i parametrami znamionowymi. Przed montażem upewnij się, że wskaźnik nie sygnalizuje zadziałania. Nie należy stosować wkładek o innych parametrach prądowych lub napięciowych. W przypadku przepalenia wkładki sprawdź źródło awarii przed wymianą.

FAQ

• Jak sprawdzić, czy wkładka bezpiecznikowa jest przepalona? Wkładka LNH3355MK wyposażona jest w podwójny wskaźnik – mechaniczny (wysuwany trzpień) i optyczny (zmiana koloru lub widoczny pasek). Oba sygnały są wyraźnie widoczne po zadziałaniu, co umożliwia szybką identyfikację bez konieczności wyjmowania wkładki z podstawy (pod warunkiem odłączenia napięcia).
• Czy wkładkę można stosować w obwodach prądu stałego? Nie. Wkładka przeznaczona jest wyłącznie do obwodów prądu przemiennego o napięciu znamionowym 500 V AC. Stosowanie w obwodach DC może prowadzić do nieprawidłowego działania i stanowić zagrożenie.
• Jaki uchwyt ma wkładka i czy ułatwia wymianę? Wkładka posiada izolowany uchwyt wykonany z tworzywa termoutwardzalnego, który zapewnia bezpieczny chwyt podczas wymiany oraz izoluje od części metalowych. Umożliwia to bezpieczną obsługę (przy odłączonym napięciu) i zmniejsza ryzyko porażenia.
