Wkładka bezpiecznikowa nożowa NH2C wskaźnik podwójny uchwyt nieizolowany gG 63A 500VAC | LNH2063M Hager

Opis i Kluczowe Cechy

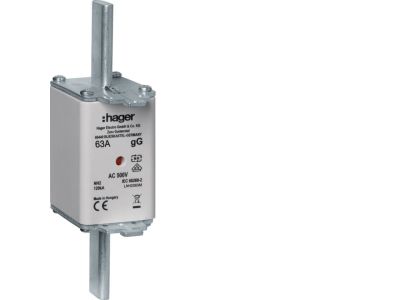

Wkładka bezpiecznikowa nożowa LNH2063M w rozmiarze NH2C o prądzie znamionowym 63 A i napięciu 500 V AC to element zabezpieczający o charakterystyce gG (zwłocznej), przeznaczony do ochrony kabli i urządzeń przed przeciążeniem i zwarciem. Wyposażona w podwójny wskaźnik zadziałania, ułatwia szybką lokalizację przepalonej wkładki. Nieizolowany uchwyt wymaga odłączenia napięcia przed wymianą, co podnosi bezpieczeństwo eksploatacji przy zachowaniu odpowiednich procedur.

• Rozmiar NH2C (DIN 43620): kompatybilność z podstawami bezpiecznikowymi NH2 i dedykowanymi rozłącznikami bezpiecznikowymi – uniwersalne zastosowanie w rozdzielnicach przemysłowych.
• Prąd znamionowy 63 A: zabezpieczenie obwodów o znacznym obciążeniu ciągłym, bez ryzyka nieuzasadnionego wyzwolenia w normalnych warunkach pracy.
• Napięcie znamionowe 500 V AC: bezpieczna izolacja w sieciach trójfazowych do 500 V, typowych w instalacjach przemysłowych i komercyjnych.
• Charakterystyka gG (zwłoczna): odporność na krótkotrwałe przeciążenia (np. rozruch silników), przy jednoczesnym szybkim wyłączaniu zwarć – ochrona przewodów i odbiorników.
• Podwójny wskaźnik optyczny: czytelna sygnalizacja przepalenia z obu stron wkładki, co skraca czas diagnozy i wymiany w rozdzielnicach wielopoziomowych.

Zgodność z Normami

Wkładka bezpiecznikowa LNH2063M jest produkowana zgodnie z obowiązującymi normami międzynarodowymi i europejskimi dla bezpieczników nożowych niskiego napięcia. Posiada certyfikat CE, potwierdzający spełnienie wymagań dyrektyw Unii Europejskiej. Produkt przystosowany do pracy w standardowych warunkach środowiskowych typowych dla wnętrz rozdzielnic.

Zastosowanie

Dzięki charakterystyce gG i wytrzymałej konstrukcji, wkładka LNH2063M sprawdza się w wielu gałęziach przemysłu i instalacjach budynkowych, szczególnie tam, gdzie wymagana jest niezawodna ochrona przeciążeniowa i zwarciowa.

• Ochrona kabli zasilających i rozdzielnic głównych w obiektach przemysłowych, magazynach i halach produkcyjnych.
• Zabezpieczenie silników elektrycznych, pomp, wentylatorów i innych urządzeń z charakterystyką rozruchową (w zastosowaniach, gdzie dopuszczalny jest prąd zwarciowy ograniczony przez charakterystykę gG).
• Instalacje komercyjne: centra handlowe, biurowce, szpitale – jako element zabezpieczeń przedlicznikowych i rozdzielnic piętrowych.
• Aplikacje wymagające szybkiej identyfikacji przepalonej wkładki – podwójny wskaźnik optyczny ułatwia eksploatację w trudno dostępnych miejscach.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed jakimikolwiek pracami bezwzględnie odłącz napięcie zasilania i zabezpiecz obwód przed przypadkowym załączeniem. Wkładkę należy umieścić w dedykowanej podstawie bezpiecznikowej dla rozmiaru NH2C, upewniając się, że styki są czyste i suchość. Uchwyt nieizolowany – do wyjmowania i wkładania używaj wyłącznie izolowanego narzędzia (np. szczypiec do bezpieczników NH). Po wymianie sprawdź, czy wskaźnik zadziałania jest w pozycji prawidłowej (niewysłanej). Przekrój przewodów i nastawy zabezpieczeń nadrzędnych dobierz zgodnie z projektem instalacji i normami.

FAQ

• Czy wkładka ma podświetlany wskaźnik? Wkładka wyposażona jest w podwójny wskaźnik mechaniczny (optyczny), który wysuwa się przy przepaleniu wkładki. Nie jest to podświetlenie LED – sygnalizacja działa bez zasilania, co jest zaletą przy braku napięcia.
• Jaki jest stopień ochrony (IP) wkładki? Jako element wewnętrzny podstawy bezpiecznikowej, wkładka sama w sobie nie ma określonego stopnia IP. Stopień ochrony całego zestawu (podstawa + wkładka) zależy od konstrukcji podstawy i zastosowanej obudowy. W typowych warunkach rozdzielnicy wewnętrznej przyjmuje się IP20 dla części dostępnych.
• Czy wkładkę można wymienić pod napięciem? Ze względu na nieizolowany uchwyt oraz ryzyko powstania łuku elektrycznego, wymiana wkładki pod napięciem jest surowo zabroniona. Zawsze odłącz napięcie przed przystąpieniem do prac.
