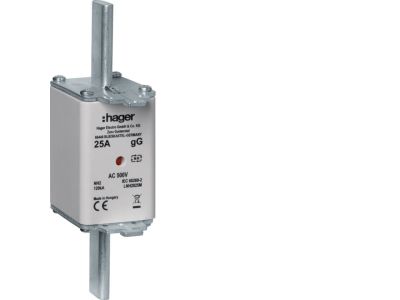

Wkładka bezpiecznikowa nożowa NH2C wskaźnik podwójny uchwyt nieizolowany gG 25A 500VAC | LNH2025M Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH2C marki LNH (symbol LNH2025M) z podwójnym wskaźnikiem przepalenia i nieizolowanym uchwytem. Przeznaczona do ochrony obwodów elektrycznych przed zwarciem i przeciążeniem. Charakterystyka gG (ogólnego przeznaczenia) zapewnia skuteczne wyłączanie przy prądzie znamionowym 25 A oraz napięciu 500 V AC. Szerokość i wymiary zgodne z systemem NH2C, co umożliwia łatwy montaż w standardowych rozłącznikach bezpiecznikowych.

• Prąd znamionowy 25 A: Gwarantuje bezpieczną pracę w obwodach o średnim obciążeniu, chroniąc przewody i odbiorniki przed przegrzaniem podczas zwarć i przeciążeń.
• Napięcie znamionowe 500 V AC: Przeznaczona do typowych instalacji przemysłowych i budynkowych o napięciu sieciowym, zapewniając pewne wyłączenie w całym zakresie napięcia.
• Charakterystyka gG: Zapewnia ochronę zarówno przed zwarciami, jak i przeciążeniami w obwodach o ogólnym przeznaczeniu, np. w rozdzielnicach głównych i podrozdzielnicach.
• Podwójny wskaźnik przepalenia: Umożliwia szybką i jednoznaczną identyfikację przepalonej wkładki bez konieczności wyjmowania jej z podstawy – oszczędza czas przy serwisie.
• Uchwyt nieizolowany: Ułatwia bezpieczne wkładanie i wyjmowanie wkładki z rozłącznika przy użyciu narzędzi izolowanych, zgodnie z zasadami BHP.

Zgodność z Normami

Wkładka bezpiecznikowa LNH2025M spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Została zaprojektowana i wyprodukowana zgodnie z obowiązującymi standardami dla sprzętu elektroinstalacyjnego, co gwarantuje niezawodność i bezpieczeństwo użytkowania w instalacjach niskiego napięcia.

Zastosowanie

Wkładka bezpiecznikowa NH2C znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona obwodów elektrycznych przed skutkami zwarć i przeciążeń. Szczególnie polecana do:

• Ochrona rozdzielnic głównych i podrozdzielnic w budynkach przemysłowych, handlowych i mieszkalnych.
• Zabezpieczanie obwodów odbiorników takich jak silniki, piece, klimatyzatory, oświetlenie.
• Stosowanie w rozłącznikach bezpiecznikowych jako element wymienny w systemie NH2 (NH2C).
• Instalacje, w których ważna jest szybka wizualna kontrola stanu wkładek dzięki podwójnemu wskaźnikowi.

Wskazówki Montażowe

Montaż oraz wymiana wkładki bezpiecznikowej powinny być wykonywane wyłącznie przez osoby posiadające odpowiednie kwalifikacje SEP (do 1 kV). Przed każdą ingerencją należy bezwzględnie odłączyć napięcie i upewnić się, że obwód nie jest obciążony. Wkładkę wkłada się w odpowiednie gniazdo rozłącznika bezpiecznikowego na szynie TH35 (DIN) lub bezpośrednio w podstawie bezpiecznikowej. Do wyjmowania wkładki należy używać izolowanego narzędzia, aby uniknąć dotyku do części pod napięciem. Moment dokręcania śrub przyłączeniowych oraz przekrój przewodów należy dostosować do wartości podanych w dokumentacji technicznej rozłącznika.

FAQ

• Czy wkładka posiada wskaźnik przepalenia? Tak, wkładka LNH2025M wyposażona jest w podwójny wskaźnik optyczny (wizjer), który zmienia barwę lub wysuwa się po przepaleniu bezpiecznika, umożliwiając szybką identyfikację bez demontażu.
• Jaki jest stopień ochrony (IP) wkładki? Stopień ochrony zależy od zastosowanego rozłącznika lub podstawy bezpiecznikowej. Sama wkładka nie ma określonego IP – montowana w rozłączniku o odpowiednim IP (np. IP20 w rozdzielnicy) zapewnia wymagane zabezpieczenie.
• Czy wkładkę można stosować w obwodach prądu stałego (DC)? Wkładka przeznaczona jest wyłącznie do pracy w obwodach prądu przemiennego (AC) o napięciu do 500 V. Stosowanie w obwodach DC nie jest zalecane – do takich zastosowań należy wybrać bezpieczniki o odpowiedniej charakterystyce DC.
