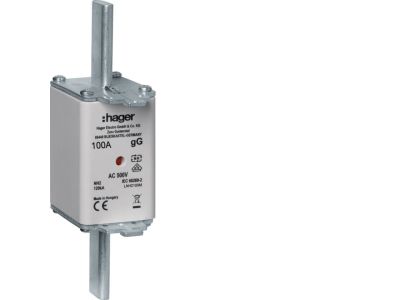

Wkładka bezpiecznikowa nożowa NH2C wskaźnik podwójny uchwyt nieizolowany gG 100A 500VAC | LNH2100M Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH2C o symbolu LNH2100M to element zabezpieczający o charakterystyce gG, przeznaczony do ochrony obwodów przed przeciążeniem i zwarciem. Dzięki prądowi znamionowemu 100 A i napięciu 500 V AC zapewnia skuteczne odcinanie awaryjnych prądów w instalacjach przemysłowych i rozdzielnicach głównych. Wyposażona w podwójny wskaźnik zadziałania (optyczny i mechaniczny) oraz nieizolowany uchwyt ułatwiający montaż i wymianę, łączy bezpieczeństwo użytkowania z wygodą obsługi. Szerokość modułu odpowiada standardowi NH2 (250 A).

• Prąd znamionowy 100 A: gwarantuje ochronę obwodów o znacznym obciążeniu – doskonale sprawdza się w głównych liniach zasilających oraz odbiornikach o dużym poborze mocy.
• Napięcie znamionowe 500 V AC: pozwala na bezpieczne stosowanie w sieciach niskiego napięcia, w tym w układach trójfazowych 400 V.
• Podwójny wskaźnik zadziałania: ułatwia szybką lokalizację przepalonej wkładki – sygnalizacja optyczna (czerwony pasek) oraz mechaniczna (wysunięty trzpień) działają nawet w słabym oświetleniu.
• Nieizolowany uchwyt: wykonany z wytrzymałego tworzywa, umożliwia pewny chwyt podczas montażu i demontażu, bez ryzyka wyślizgnięcia się wkładki z podstawy.
• Charakterystyka gG (do ogólnego stosowania): zapewnia selektywność zabezpieczeń w ciągu rozdzielnic – przeznaczona do ochrony kabli, przewodów i rozdzielnic przed skutkami przeciążeń i zwarć.

Zgodność z Normami

Wkładka bezpiecznikowa LNH2100M została zaprojektowana i wyprodukowana zgodnie z europejskimi standardami bezpieczeństwa oraz wymaganiami dyrektyw Unii Europejskiej. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi normami dla aparatury zabezpieczeniowej niskiego napięcia. Wymiary i parametry mechaniczne odpowiadają systemowi NH2, co gwarantuje kompatybilność z typowymi podstawami bezpiecznikowymi NH.

Zastosowanie

Dzięki uniwersalnej charakterystyce gG i solidnym parametrom prądowo-napięciowym wkładka bezpiecznikowa LNH2100M znajduje zastosowanie w wielu gałęziach przemysłu i energetyki zawodowej.

• Ochrona głównych linii zasilających w rozdzielnicach głównych i przemysłowych – zabezpieczenie przed przeciążeniem i zwarciem.
• Zabezpieczenie odbiorników o dużym poborze mocy, np. nagrzewnic, silników elektrycznych, transformatorów (w połączeniu z odpowiednim zabezpieczeniem przeciwzwarciowym).
• W sieciach rozdzielczych niskiego napięcia 230/400 V AC jako wkładka bezpiecznikowa w podstawach NH2C.
• Jako element zabezpieczający w układach sterowania i automatyki przemysłowej, gdzie wymagana jest szybka wymiana i sygnalizacja stanu przepalenia.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed przystąpieniem do jakichkolwiek prac bezwzględnie odłącz napięcie w obwodzie i upewnij się, że nie ma możliwości przypadkowego załączenia. Wkładkę należy osadzić w dedykowanej podstawie bezpiecznikowej NH2 z uchwytem izolowanym lub nieizolowanym – zgodnie z instrukcją producenta podstawy. Przy dokręcaniu śrub mocujących postępuj zgodnie z dokumentacją techniczną (zalecany moment dokręcania). Przekrój przewodów przyłączeniowych dobierz do prądu znamionowego 100 A oraz warunków środowiskowych instalacji. Po wymianie sprawdź działanie wskaźnika zadziałania – po przepaleniu wskaźnik powinien być wyraźnie widoczny.

FAQ

• Co oznacza charakterystyka gG? Jest to charakterystyka bezpiecznika do ogólnego stosowania – chroni zarówno przed przeciążeniem, jak i zwarciem. Sprawdza się w ochronie kabli, przewodów i rozdzielnic w instalacjach przemysłowych i komercyjnych.
• Jak działa podwójny wskaźnik zadziałania? Wkładka wyposażona jest w dwa niezależne wskaźniki: optyczny (czerwona plamka widoczna przez przezroczystą obudowę) oraz mechaniczny (wysunięty trzpień) – oba sygnalizują przepalenie wkładki, co ułatwia szybkie zlokalizowanie uszkodzonego elementu bez konieczności wyjmowania wkładki z podstawy.
• Czy wkładkę można montować w podstawie przeznaczonej do NH2C? Tak, symbol LNH2100M to wkładka w rozmiarze NH2 – przeznaczona do współpracy z podstawami bezpiecznikowymi NH2C. Przed montażem upewnij się, że podstawa jest przystosowana do prądu 100 A i napięcia 500 V AC.
