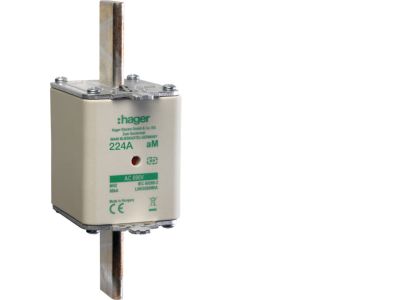

Wkładka bezpiecznikowa nożowa NH2 wskaźnik podwójny uchwyt nieizolowanyAM 224A 690VAC | LNH2224M6A Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH2 o symbolu LNH2224M6A to element zabezpieczający o prądzie znamionowym 224A i napięciu 690VAC. Dzięki konstrukcji nożowej NH2 zapewnia pewne połączenie w standardowych podstawach bezpiecznikowych. Wyposażona w podwójny wskaźnik przepalenia ułatwia szybką identyfikację zadziałania. Nieizolowany uchwyt wymaga stosowania odpowiednich narzędzi do wyjmowania, co zwiększa bezpieczeństwo podczas eksploatacji.

• Prąd znamionowy 224A: Umożliwia bezpieczne zabezpieczanie obwodów o dużym obciążeniu, redukując ryzyko przegrzania i awarii.
• Napięcie znamionowe 690VAC: Odpowiednie do sieci trójfazowych 400/690V, zapewnia skuteczną ochronę w instalacjach przemysłowych.
• Podwójny wskaźnik przepalenia: Ułatwia szybką lokalizację uszkodzonej wkładki bez konieczności demontażu, skracając czas przestoju.
• Nieizolowany uchwyt: Konstrukcja wymagająca użycia narzędzi izolowanych – podnosi bezpieczeństwo podczas wymiany w stanie beznapięciowym.
• Rozmiar NH2: Pasuje do standardowych podstaw bezpiecznikowych NH2, co pozwala na łatwą integrację z istniejącą rozdzielnicą.

Zgodność z Normami

Wkładka bezpiecznikowa nożowa NH2 została zaprojektowana zgodnie z wymaganiami europejskich norm dotyczących bezpieczników przemysłowych. Posiada oznaczenie CE i jest przeznaczona do stosowania w instalacjach zgodnych z obowiązującymi przepisami. Ze względu na brak szczegółowych norm w dostarczonych danych, zaleca się weryfikację zgodności z konkretną aplikacją.

Zastosowanie

Wkładka bezpiecznikowa NH2 224A sprawdza się w wymagających instalacjach przemysłowych, gdzie niezawodna ochrona przeciążeniowa i zwarciowa jest kluczowa. Dzięki dużemu prądowi znamionowemu i wysokiemu napięciu stosuje się ją m.in. w:

• Zabezpieczaniu odbiorników głównych w rozdzielnicach głównych i podrozdzielnicach
• Ochronie obwodów silnikowych o dużych mocach (przy odpowiedniej charakterystyce wkładki)
• Zabezpieczaniu kabli i przewodów w instalacjach przemysłowych, magazynowych i komercyjnych
• W układach dystrybucji energii w obiektach z napięciem międzyfazowym 690V (sieci IT/TT)

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może przeprowadzać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia i odciążeniu obwodu. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej NH2, zgodnie z zaleceniami producenta podstawy. Używaj izolowanych narzędzi (np. wyciągacza do wkładek NH) ze względu na nieizolowany uchwyt. Przekrój przewodów oraz moment dokręcania zacisków podstawy muszą być dobrane do prądu 224A – dane te znajdują się w dokumentacji technicznej podstawy. Przed ponownym załączeniem napięcia sprawdź poprawność osadzenia wkładki i brak uszkodzeń mechanicznych.

FAQ

• Jak działa podwójny wskaźnik przepalenia? Wskaźnik umożliwia wizualną kontrolę stanu wkładki – po zadziałaniu bezpiecznika element wskaźnikowy zmienia położenie (np. wysuwa się lub zmienia kolor), co jest widoczne przez okienko w obudowie podstawy. Dzięki podwójnej konstrukcji sygnalizacja jest czytelna z dwóch stron, ułatwiając szybki przegląd.
• Czy uchwyt nieizolowany jest bezpieczny? Uchwyt nieizolowany oznacza brak izolacji ochronnej na rączce – dlatego przed wyjęciem wkładki należy upewnić się, że obwód jest odłączony od napięcia. Do manipulacji wkładką w podstawie zaleca się stosowanie specjalistycznych wyciągaczy izolowanych, które chronią przed przypadkowym dotknięciem elementów pod napięciem.
• Jaki jest stopień ochrony wkładki? Stopień ochrony zależy od zastosowanej podstawy bezpiecznikowej (np. IP20, IP54), a nie samej wkładki. Wkładka bezpiecznikowa NH2 jest przeznaczona do montażu w rozdzielnicach o odpowiednim stopniu ochrony. W dostarczonych danych nie podano żadnego konkretnego IP dla samej wkładki.
