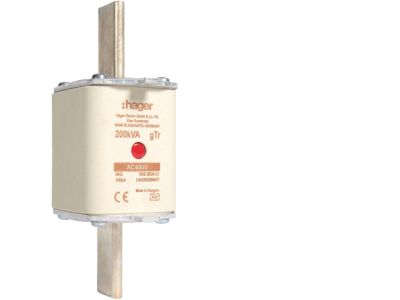

Wkładka bezpiecznikowa nożowa NH2 wskaźnik podwójny uchwyt nieizolowany gTr 289A 400VAC | LNH20289M4T Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH2 marki LNH, symbol LNH20289M4T, przeznaczona do ochrony obwodów przed przeciążeniem i zwarciem. Wyposażona w charakterystykę gTr, która zapewnia selektywną ochronę transformatorów i odbiorników o wysokim prądzie rozruchowym. Prąd znamionowy 289 A pozwala zabezpieczyć obwody o znacznym obciążeniu, a napięcie 400 V AC umożliwia pracę w typowych instalacjach niskiego napięcia. Podwójny wskaźnik mechaniczny sygnalizuje zadziałanie wkładki, ułatwiając szybkie zdiagnozowanie przepalenia. Uchwyt nieizolowany zapewnia bezpośredni kontakt elektryczny z podstawą bezpiecznikową.

• Charakterystyka gTr: Dedykowana do zabezpieczania transformatorów – toleruje krótkotrwałe prądy rozruchowe bez zbędnych wyłączeń.
• Prąd znamionowy 289 A: Gwarantuje bezpieczną pracę w obwodach o dużym obciążeniu bez ryzyka przegrzania wkładki.
• Napięcie znamionowe 400 V AC: Zgodne z siecią trójfazową – nadaje się do rozdzielnic głównych i przemysłowych.
• Podwójny wskaźnik zadziałania: Dzięki widocznemu sygnalizatorowi po obu stronach wkładki można szybko stwierdzić przepalenie bez demontażu.
• Uchwyt nieizolowany: Zapewnia pewne osadzenie w podstawie NH2 oraz skuteczne przewodzenie prądu.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi dla wkładek bezpiecznikowych, posiada oznaczenie CE. Wkładka spełnia wymagania bezpieczeństwa dla instalacji niskiego napięcia. Zaleca się stosowanie wyłącznie z certyfikowanymi podstawami bezpiecznikowymi.

Zastosowanie

Wkładka bezpiecznikowa NH2 z charakterystyką gTr znajduje zastosowanie w instalacjach wymagających niezawodnej ochrony przed przeciążeniem i zwarciem, szczególnie tam gdzie występują duże prądy rozruchowe.

• Ochrona transformatorów suchych i olejowych przed zwarciami oraz przeciążeniami.
• Zabezpieczanie obwodów silnikowych o dużym momencie rozruchowym w przemyśle.
• Stosowanie w rozdzielnicach głównych i podrozdzielniach jako wkładki przedlicznikowe lub odbiorcze.
• Ochrona układów zasilania UPS, falowników oraz innych odbiorników o charakterystyce prądowej zbliżonej do obciążeń transformatorowych.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Wkładkę należy osadzić w odpowiedniej podstawie bezpiecznikowej NH2 (np. typu SITOR, FUSERBLOC) zgodnie z dokumentacją producenta podstawy. Przed montażem sprawdzić, czy uchwyt wkładki jest czysty i nieuszkodzony. Przekrój przewodów przyłączeniowych do podstawy dobrać do prądu znamionowego 289 A oraz warunków zwarciowych w instalacji. Moment dokręcania śrub w podstawie – zgodny z instrukcją producenta podstawy. Zawsze stosować osłony i osprzęt zabezpieczający przed przypadkowym dotknięciem części pod napięciem.

FAQ

• Czy wkładka posiada wskaźnik zadziałania? Tak, wkładka wyposażona jest w podwójny wskaźnik mechaniczny widoczny po obu stronach – po przepaleniu bezpiecznika wskaźnik wysuwa się, sygnalizując konieczność wymiany.
• Jaka jest charakterystyka prądowo-czasowa gTr? Charakterystyka gTr (oznaczenie z normy PN-EN 60269) jest dedykowana do ochrony transformatorów i obwodów o dużym prądzie rozruchowym. Toleruje krótkotrwałe przeciążenia bez wyłączania, a przy zwarciu działa szybko.
• Czy uchwyt jest izolowany? Nie, uchwyt wkładki jest nieizolowany – wykonany jako metalowy, co zapewnia bezpośrednie połączenie elektryczne z podstawą. Należy zachować ostrożność podczas montażu i eksploatacji, aby uniknąć kontaktu z częściami pod napięciem.
