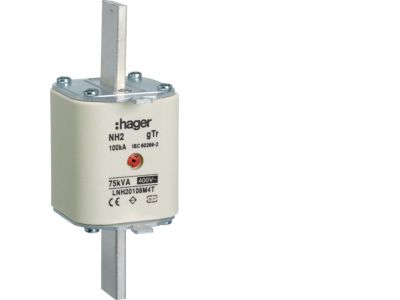

Wkładka bezpiecznikowa nożowa NH2 wskaźnik podwójny uchwyt nieizolowany gTr 108A 400VAC | LNH20108M4T Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH2 typu gTr o prądzie znamionowym 108 A i napięciu znamionowym 400 V AC (symbol LNH20108M4T). Wyposażona w podwójny wskaźnik zadziałania oraz nieizolowany uchwyt ułatwiający bezpieczną wymianę pod napięciem. Przeznaczona do zabezpieczania obwodów o dużym obciążeniu, w szczególności transformatorów i układów z wysokim prądem rozruchowym.

• Prąd znamionowy 108 A: Gwarantuje niezawodną ochronę obwodów o znacznym obciążeniu, minimalizując ryzyko przeciążeń i zwarć.
• Napięcie 400 V AC: Przystosowana do pracy w instalacjach niskiego napięcia sieciowego, zapewnia bezpieczne odłączanie przy normalnym napięciu roboczym.
• Charakterystyka gTr: Zwłoczna krzywa wyłączenia – idealna do zabezpieczania transformatorów, silników i innych odbiorników z dużym prądem rozruchowym, zapobiega zbędnym wyłączeniom.
• Podwójny wskaźnik zadziałania: Wizualna kontrola przepalenia z obu stron wkładki – upraszcza diagnostykę i skraca czas przeglądów w rozdzielnicach.
• Uchwyt nieizolowany (wielkość NH2): Ergonomiczny uchwyt umożliwia pewne chwycenie i wymianę wkładki przy użyciu narzędzi izolowanych, zgodnie z zasadami bezpieczeństwa.

Zgodność z Normami

Wkładka bezpiecznikowa NH2 LNH20108M4T spełnia wymagania europejskich norm dotyczących bezpieczników niskiego napięcia oraz posiada oznakowanie CE. Producent zapewnia zgodność z odpowiednimi standardami DIN, gwarantując niezawodność i bezpieczeństwo w zastosowaniach przemysłowych i komercyjnych.

Zastosowanie

Dzięki charakterystyce gTr i wysokiej obciążalności prądowej wkładka znajduje zastosowanie w miejscach wymagających niezawodnej ochrony przed przeciążeniami i zwarciami.

• Zabezpieczanie transformatorów suchych i olejowych w rozdzielnicach głównych i pomocniczych.
• Ochrona obwodów sterowania maszyn i urządzeń przemysłowych o dużym prądzie rozruchowym.
• Stosowanie w szafach zasilających, rozdzielnicach piętrowych oraz tablicach bezpiecznikowych w obiektach komercyjnych.
• Element zabezpieczający w instalacjach z silnikami, dławikami i innymi urządzeniami indukcyjnymi.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od obwodu. Należy stosować odpowiednie narzędzia izolowane (np. uchwyt do bezpieczników NH) i postępować zgodnie z dokumentacją techniczną producenta. Przekrój przewodów oraz parametry obwodu muszą być dobrane do prądu znamionowego wkładki (108 A). Po wymianie sprawdzić poprawność osadzenia i działanie wskaźnika zadziałania.

FAQ

• Jak sprawdzić, czy wkładka jest przepalona? Dzięki podwójnemu wskaźnikowi mechanicznemu stan bezpiecznika widoczny jest z obu stron – jeśli wskaźnik jest wysunięty lub zmienił kolor (w zależności od wersji), wkładkę należy wymienić.
• Czy mogę wymienić wkładkę pod napięciem? Ze względów bezpieczeństwa wymianę należy przeprowadzać wyłącznie po odłączeniu zasilania. Uchwyt nieizolowany nie zapewnia ochrony przed dotykiem części czynnych – podczas pracy pod napięciem istnieje ryzyko porażenia i łuku elektrycznego.
• Co oznacza charakterystyka gTr? Jest to krzywa zwłoczna (g = general, Tr = transformer) przeznaczona do zabezpieczania transformatorów i innych urządzeń o wysokim pradzie rozruchowym. Wkładka wytrzymuje chwilowe przeciążenia, nie wyłączając przy normalnym rozruchu, ale reaguje na trwałe przeciążenia i zwarcia.
