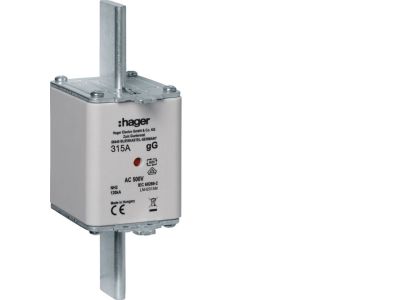

Wkładka bezpiecznikowa nożowa NH2 wskaźnik podwójny uchwyt nieizolowany gG 315A 500VAC | LNH2315M Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH2 z podwójnym wskaźnikiem zadziałania i nieizolowanym uchwytem, oznaczona symbolem LNH2315M. Przeznaczona do stosowania w podstawach bezpiecznikowych NH2, zapewnia ochronę przeciwzwarciową i przeciążeniową w obwodach prądu przemiennego o napięciu do 500 VAC. Dzięki prądowi znamionowemu 315A oraz charakterystyce gG doskonale sprawdza się w instalacjach przemysłowych i rozdzielnicach głównych, gwarantując niezawodne odcięcie zwarć bez ryzyka uszkodzenia urządzeń.

• Prąd znamionowy 315 A: Zabezpiecza obwody o dużym obciążeniu przed skutkami zwarć i przeciążeń, minimalizując ryzyko uszkodzenia instalacji.
• Napięcie znamionowe 500 VAC: Odpowiednia do pracy w typowych sieciach niskiego napięcia, także w układach trójfazowych.
• Charakterystyka gG: Uniwersalna krzywa wyłączania zapewniająca zarówno ochronę przeciwzwarciową, jak i przeciążeniową dla kabli i urządzeń.
• Podwójny wskaźnik zadziałania: Umożliwia szybką identyfikację przepalonej wkładki bez demontażu, co skraca czas przeglądów i wymiany.
• Uchwyt nieizolowany: Przystosowany do montażu w podstawach z izolowanymi uchwytami – wymaga zachowania szczególnej ostrożności podczas obsługi przy obwodach pod napięciem.

Zgodność z Normami

Wkładka bezpiecznikowa NH2 jest zgodna z europejskimi standardami DIN oraz posiada certyfikat CE. Spełnia wymagania bezpieczeństwa stawiane aparaturze zabezpieczeniowej w instalacjach niskiego napięcia. Zastosowane materiały i konstrukcja gwarantują niezawodną pracę w warunkach przemysłowych.

Zastosowanie

Wkładka bezpiecznikowa LNH2315M znajduje zastosowanie w obwodach wymagających niezawodnej ochrony przed zwarciami i przeciążeniami. Dzięki charakterystyce gG nadaje się zarówno do zabezpieczania kabli, jak i urządzeń odbiorczych.

• Ochrona głównych obwodów rozdzielczych w rozdzielnicach przemysłowych i budynkowych.
• Zabezpieczenie linii zasilających duże odbiorniki, takie jak silniki, transformatory czy piece.
• Stosowanie w podstawach bezpiecznikowych NH2 w instalacjach wymagających wysokiej zdolności zwarciowej.
• Uniwersalna ochrona w sieciach nn do 500 VAC, także w układach z wymaganym selektywnym wyłączaniem.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed jakimikolwiek pracami bezwzględnie odłącz zasilanie i sprawdź brak napięcia. Wkładkę instaluj w dedykowanej podstawie NH2 z zachowaniem odpowiedniego docisku – moment dokręcania (jeśli dotyczy) zgodnie z dokumentacją producenta podstawy. Przekrój przewodów dobierz do prądu znamionowego 315 A oraz spodziewanego obciążenia. Ze względu na nieizolowany uchwyt unikaj dotykania części metalowych podczas pracy pod napięciem – zawsze używaj odpowiednich narzędzi izolowanych.

FAQ

• Czy wkładka posiada wskaźnik zadziałania? Tak, wyposażona jest w podwójny wskaźnik (mechaniczny), który wyraźnie sygnalizuje przepalenie wkładki. Pozwala to szybko zlokalizować uszkodzony element bez konieczności demontażu.
• Jaka jest charakterystyka czasowo-prądowa? Charakterystyka gG (uniwersalna) – łączy ochronę przeciwzwarciową z przeciążeniową. Nadaje się do zabezpieczania kabli i urządzeń o standardowej odporności cieplnej.
• Czy uchwyt jest izolowany? Uchwyt wkładki jest nieizolowany – należy go montować w podstawach bezpiecznikowych z izolowanymi zaczepami. Podczas obsługi pod napięciem zachowaj szczególną ostrożność i stosuj środki ochrony osobistej.
