Wkładka bezpiecznikowa nożowa NH2 wskaźnik podwójny uchwyt nieizolowany gG 200A 690VAC | LNH2200M6 Hager

Opis i Kluczowe Cechy

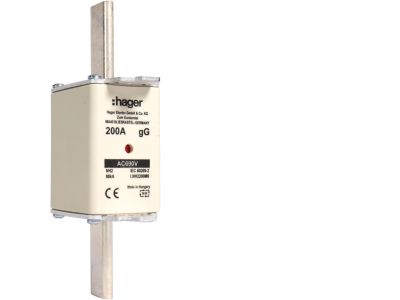

Wkładka bezpiecznikowa nożowa NH2 z podwójnym wskaźnikiem przepalenia (symbol LNH2200M6) o prądzie znamionowym 200 A i napięciu 690 V AC, z charakterystyką gG. Wyposażona w nieizolowany uchwyt umożliwiający pewne operowanie w podstawach NH2. Dzięki podwójnemu wskaźnikowi szybko i jednoznacznie zidentyfikujesz przepaloną wkładkę, co skraca czas awarii i przyspiesza przywrócenie zasilania.

• Prąd znamionowy 200 A: Zapewnia bezpieczną ochronę obwodów o znacznym obciążeniu bez ryzyka przedwczesnego wyzwalania przy prawidłowo dobranej charakterystyce.
• Napięcie znamionowe 690 V AC: Dopuszczalne do pracy w sieciach przemysłowych o podwyższonym napięciu, co zwiększa uniwersalność zastosowań.
• Charakterystyka gG: Przeznaczona do ochrony przewodów i kabli przed przeciążeniem i zwarciem, zapewnia selektywność w rozdzielnicach.
• Podwójny wskaźnik przepalenia: Umożliwia szybką wizualną kontrolę stanu wkładki – widoczny z dwóch stron, co ułatwia diagnostykę w ciasnych rozdzielnicach.
• Nieizolowany uchwyt: Konstrukcja uchwytu przystosowana do pewnego chwytu i bezpiecznego wyjmowania (wyłącznie po odłączeniu napięcia). Uchwyt nie jest izolowany – wymagana jest ostrożność i stosowanie narzędzi izolowanych podczas pracy pod napięciem (jeśli dopuszczalne przez procedury).

Zgodność z Normami

Wkładka bezpiecznikowa NH2 LNH2200M6 jest zgodna z obowiązującymi europejskimi normami dla wkładek bezpiecznikowych (seria IEC/EN 60269). Posiada certyfikat CE potwierdzający spełnienie wymogów dyrektyw UE. Producent gwarantuje powtarzalność charakterystyk i bezpieczeństwo pracy w deklarowanych granicach prądowo-napięciowych.

Zastosowanie

Wkładka nożowa NH2 sprawdza się w rozdzielnicach przemysłowych i komercyjnych, gdzie wymagana jest niezawodna ochrona zwarciowa i przeciążeniowa o dużej zdolności wyłączania. Znajduje zastosowanie w następujących scenariuszach:

• Ochrona głównych linii kablowych i szyn zbiorczych w rozdzielnicach głównych i podrozdzielnicach.
• Zabezpieczenie odbiorników o dużym poborze prądu, takich jak silniki elektryczne, transformatory czy piece przemysłowe.
• Stosowanie w układach selektywnego wyłączania – charakterystyka gG umożliwia skoordynowaną pracę z wyłącznikami nadprądowymi i stycznikami.
• Uzupełnienie zestawów bezpiecznikowych w instalacjach przemysłowych, energetycznych i w infrastrukturze budynkowej o podwyższonych wymaganiach napięciowych (do 690 V AC).

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej mogą wykonywać wyłącznie osoby posiadające uprawnienia SEP do 1 kV. Przed każdym montażem lub demontażem bezwzględnie odłącz napięcie. Wkładkę należy instalować w dedykowanej podstawie NH2 (np. LNH2…). Uchwyt nieizolowany – przy manipulacji używaj narzędzi izolowanych (kluczy, rękawic dielektrycznych). Przekrój przyłączanych przewodów dobierz do prądu znamionowego zgodnie z normami (np. dla 200 A minimalnie 70 mm² Cu w zależności od warunków). Moment dokręcania śrub w podstawie – stosuj się do dokumentacji producenta podstawy (zazwyczaj 6–10 Nm). Nie przekraczaj znamionowego prądu ciągłego ani napięcia. Po wymianie sprawdź działanie wskaźnika – powinien być wyraźnie widoczny (czerwony/zielony).

FAQ

• Jak działa podwójny wskaźnik przepalenia? Wkładka wyposażona jest w dwa wizualne wskaźniki umieszczone po obu stronach wkładki. Po przepaleniu bezpiecznika wskaźnik zmienia kolor (np. z czerwonego na zielony lub odwrotnie – w zależności od serii) – widoczny bez wyjmowania wkładki z podstawy. Pozwala to szybko zlokalizować przepaloną wkładkę w rozdzielnicy.
• Czy wkładka nadaje się do obwodów prądu stałego? Producent deklaruje parametry tylko dla napięcia przemiennego 690 V AC. Do pracy w obwodach DC należy sprawdzić indywidualnie zgodność z danymi katalogowymi – charakterystyka wyłączania dla DC może się różnić. W razie wątpliwości skontaktuj się z producentem.
• Jak bezpiecznie wyjąć wkładkę – uchwyt nieizolowany? Przed każdym demontażem odłącz zasilanie. Następnie użyj narzędzia izolowanego do wyjęcia wkładki (np. specjalnego wyciągu bezpiecznikowego). Nie dotykaj metalowych elementów wkładki gołymi rękami podczas pracy pod napięciem. Uchwyt nieizolowany jest zaprojektowany do pewnego chwytu, ale nie stanowi izolacji – dlatego bezpieczeństwo zapewnia wyłącznie odłączenie napięcia.
