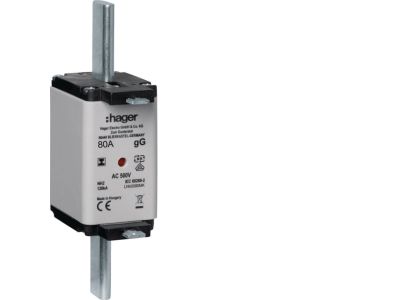

Wkładka bezpiecznikowa nożowa NH2 wskaźnik podwójny uchwyt izolowany gG 80A 500VAC | LNH2080MK Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa rozmiaru NH2, symbol LNH2080MK, o charakterystyce gG i prądzie znamionowym 80 A przy napięciu 500 V AC. Wyposażona w podwójny wskaźnik zadziałania oraz izolowany uchwyt ułatwiający bezpieczną wymianę. Konstrukcja typu NH2 zapewnia kompatybilność z typowymi podstawami bezpiecznikowymi w instalacjach przemysłowych i rozdzielnicach.

• Prąd znamionowy 80 A: zapewnia niezawodną ochronę przewodów i kabli przed przeciążeniem i zwarciem w obwodach o znacznym obciążeniu.
• Charakterystyka gG: uniwersalna charakterystyka zabezpieczeniowa, odpowiednia do ochrony przewodów i urządzeń w obwodach ogólnego przeznaczenia.
• Napięcie 500 V AC: gwarantuje bezpieczną pracę w typowych sieciach niskiego napięcia (230/400 V AC).
• Podwójny wskaźnik zadziałania: ułatwia szybką identyfikację przepalonej wkładki, zwiększając ergonomię obsługi i skracając czas przeglądów.
• Izolowany uchwyt nożowy: umożliwia bezpieczną wymianę wkładki pod napięciem (przy zachowaniu środków ostrożności) oraz minimalizuje ryzyko przypadkowego dotknięcia części czynnych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących bezpieczeństwa i jakości, posiada oznaczenie CE. Przeznaczony do stosowania w instalacjach zgodnych z obowiązującymi przepisami, w tym wymaganiami dotyczącymi ochrony przeciwporażeniowej.

Zastosowanie

Wkładka bezpiecznikowa NH2 gG znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne zabezpieczenie przewodów i odbiorników przed skutkami przeciążeń i zwarć.

• Ochrona kabli i przewodów w rozdzielnicach głównych i podrozdzielnicach budynków przemysłowych i użyteczności publicznej.
• Zabezpieczanie obwodów sterowniczych i siłowych w szafach automatyki oraz w układach sterowania maszyn.
• Stosowanie w instalacjach kompensacji mocy biernej, w polach bezpiecznikowych baterii kondensatorów.
• Zabezpieczanie linii zasilających w systemach dystrybucji energii niskiego napięcia.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie osoba posiadająca uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie oraz upewnić się, że obwód jest wyłączony spod napięcia. Wkładkę należy osadzić w odpowiedniej podstawie bezpiecznikowej (rozmiar NH2) aż do zatrzaśnięcia izolowanego uchwytu. Przekrój przewodów doprowadzających do podstawy dobrać do prądu znamionowego wkładki oraz warunków zwarciowych. W przypadku stosowania wkładki w obwodach z możliwym przepięciem należy uwzględnić odpowiednią zdolność zwarciową całego urządzenia zabezpieczającego.

FAQ

• Czy wkładka posiada wskaźnik zadziałania? Tak, wyposażona jest w podwójny wskaźnik (widoczny z dwóch stron), który wyraźnie sygnalizuje przepalenie wkładki, co ułatwia szybkie lokalizowanie uszkodzonego obwodu bez demontażu.
• Jaki jest stopień ochrony wkładki? Wkładka bezpiecznikowa jako element wewnętrzny nie ma przypisanego stopnia IP – parametr ten dotyczy całego zestawu (podstawy i wkładki) w danej obudowie. W typowych warunkach przemysłowych stosuje się podstawy z IP20 lub wyższym.
• Czy można ją stosować w obwodach prądu stałego? Produkt deklarowany jest dla napięcia 500 V AC. W danych wejściowych nie podano parametrów dla pracy stałoprądowej. Przed zastosowaniem w obwodach DC należy skonsultować się z producentem w celu potwierdzenia dopuszczalności.
