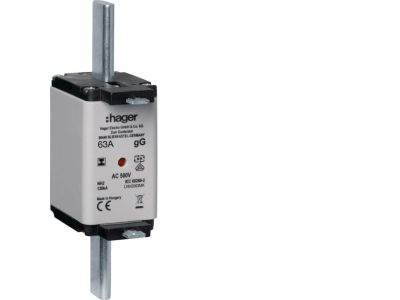

Wkładka bezpiecznikowa nożowa NH2 wskaźnik podwójny uchwyt izolowany gG 63A 500VAC | LNH2063MK Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH2 o symbolu LNH2063MK to element ochronny przeznaczony do zastosowań w rozdzielnicach przemysłowych. Dzięki charakterystyce gG i prądzie znamionowym 63 A przy napięciu 500 V AC zapewnia skuteczną ochronę przeciążeniową i zwarciową. Wyposażona w podwójny wskaźnik topików oraz izolowany uchwyt ułatwiający bezpieczną wymianę.

• Prąd znamionowy 63 A: Odpowiedni do zabezpieczania obwodów o znacznym obciążeniu – minimalizuje ryzyko wyłączeń przy przeciążeniach, jednocześnie zapewniając selektywność w instalacjach.
• Napięcie znamionowe 500 V AC: Umożliwia pracę w sieciach trójfazowych i przemysłowych o podwyższonym napięciu, gwarantując bezpieczną izolację i niezawodne wyłączenie zwarć.
• Charakterystyka gG: Uniwersalna charakterystyka ogólnego przeznaczenia (zabezpieczenie przewodów i urządzeń) – chroni zarówno przed przeciążeniem, jak i zwarciem, zapewniając elastyczność w doborze.
• Podwójny wskaźnik topików: Pozwala błyskawicznie zidentyfikować przepaloną wkładkę bez konieczności jej wyjmowania z podstawy – skraca czas diagnostyki i serwisu.
• Izolowany uchwyt: Ułatwia bezpieczne chwytanie i wymianę wkładki, zmniejszając ryzyko przypadkowego kontaktu z elementami pod napięciem podczas prac konserwacyjnych.

Zgodność z Normami

Wkładka bezpiecznikowa LNH2063MK jest zgodna z obowiązującymi normami europejskimi oraz standardem DIN dla aparatury modułowej. Posiada certyfikat CE, potwierdzający spełnienie wymagań bezpieczeństwa w instalacjach niskiego napięcia.

Zastosowanie

Wkładka bezpiecznikowa NH2 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielniach jako zabezpieczenie linii kablowych, silników oraz urządzeń przemysłowych. Dzięki charakterystyce gG sprawdza się tam, gdzie wymagana jest ochrona przed przeciążeniem i zwarciem w jednym elemencie.

• Zabezpieczenie obwodów odbiorczych w przemyśle i budownictwie.
• Ochrona silników elektrycznych przed przeciążeniem i zwarciem w szafach sterowniczych.
• Stosowanie w rozdzielnicach głównych jako bezpieczniki wyjściowe dla linii nn.
• Wymiana w istniejących instalacjach NH2 – zgodność z wymiarami i parametrami standardowych podstaw bezpiecznikowych.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Wkładkę wkłada się do dedykowanej podstawy bezpiecznikowej NH2 zamontowanej na szynie TH35 (DIN). Podczas wymiany należy używać izolowanego uchwytu, nie dotykać styków ani części przewodzących. Przekrój przewodów oraz moment dokręcania śrub w podstawie – zgodnie z dokumentacją producenta podstawy.

FAQ

• Jak sprawdzić, czy wkładka jest przepalona? Wkładka wyposażona jest w podwójny wskaźnik topików – na obudowie widoczne są dwa okienka; w przypadku zadziałania bezpiecznika w okienku pojawia się czerwony znacznik.
• Jaki stopień ochrony ma wkładka? Sama wkładka nie ma określonego stopnia ochrony IP – ochrona przed dotykiem i pyłem zależy od zastosowanej podstawy bezpiecznikowej oraz obudowy rozdzielnicy.
• Czy wkładkę można wymontować pod napięciem? Izolowany uchwyt umożliwia wymianę przy częściowo odizolowanych warunkach, jednak ze względów bezpieczeństwa bezwzględnie zaleca się odłączenie napięcia przed jakąkolwiek ingerencją w rozdzielnicy.
