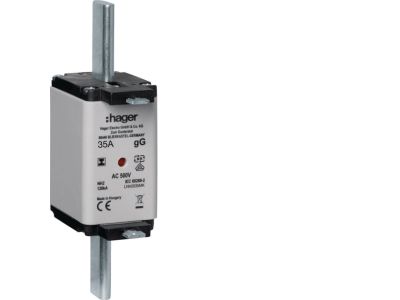

Wkładka bezpiecznikowa nożowa NH2 wskaźnik podwójny uchwyt izolowany gG 35A 500VAC | LNH2035MK Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH2 o symbolu LNH2035MK to element zabezpieczający przeznaczony do pracy w instalacjach przemysłowych i rozdzielnicach. Oferuje prąd znamionowy 35 A przy napięciu 500 V AC, co zapewnia skuteczną ochronę odbiorników przed przeciążeniami i zwarciami w obwodach o typowym napięciu sieciowym. Charakterystyka gG (ogólnego przeznaczenia) gwarantuje selektywność i niezawodność w szerokim zakresie zastosowań. Wyposażona w podwójny wskaźnik zadziałania oraz izolowany uchwyt ułatwiający bezpieczną wymianę.

• Prąd znamionowy 35 A: Zabezpiecza przewody i odbiorniki przed przeciążeniem, umożliwiając płynną pracę przy stabilnym obciążeniu.
• Napięcie znamionowe 500 V AC: Przystosowana do standardowych sieci trójfazowych i jednofazowych w instalacjach przemysłowych.
• Charakterystyka gG: Uniwersalna krzywa wyzwalania zapewniająca ochronę kabli i urządzeń elektrycznych – kompatybilna z typowymi obciążeniami rezystancyjnymi i indukcyjnymi.
• Podwójny wskaźnik zadziałania: Umożliwia szybką i jednoznaczną identyfikację przepalonej wkładki bez konieczności demontażu, co skraca czas przestojów.
• Izolowany uchwyt nożowy: Zapewnia bezpieczną manipulatorę wkładką podczas wymiany – zmniejsza ryzyko przypadkowego kontaktu z częściami pod napięciem.

Zgodność z Normami

Wkładka bezpiecznikowa LNH2035MK została zaprojektowana i wyprodukowana zgodnie z obowiązującymi standardami europejskimi (normy serii DIN/EN) oraz posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Stosowanie w instalacjach wymaga przestrzegania lokalnych przepisów i norm dotyczących zabezpieczeń nadprądowych.

Zastosowanie

Wkładka nożowa NH2 doskonale sprawdza się w rozdzielnicach głównych, tablicach bezpiecznikowych oraz szafach sterowniczych jako element zabezpieczający obwody odbiorcze.

• Zabezpieczanie obwodów silnikowych i urządzeń przemysłowych przed przeciążeniem i zwarciem.
• Stosowanie w rozdzielnicach energetycznych w budynkach użyteczności publicznej i halach produkcyjnych.
• Ochrona linii kablowych oraz szyn zbiorczych przed skutkami zwarć – szczególnie w miejscach o dużym zapotrzebowaniu na energię.
• Wymiana w istniejących rozdzielnicach wyposażonych w podstawy NH2 – łatwe dopasowanie dzięki standardowym wymiarom obudowy.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie i upewnij się, że nie może zostać przypadkowo załączone. Wkładkę należy osadzić w odpowiedniej podstawie bezpiecznikowej NH2 na szynie DIN TH35 lub bezpośrednio na płycie montażowej. Podczas wkładania i wyjmowania korzystaj z izolowanego uchwytu wkładki. Przewody przyłącz do zacisków podstawy z zachowaniem momentu dokręcania zgodnego z dokumentacją podstawy oraz przekroju przewodu dobranego do prądu znamionowego 35 A.

FAQ

• Czy wkładka posiada wskaźnik zadziałania? Tak, wyposażona jest w podwójny wskaźnik (mechaniczny i optyczny), który sygnalizuje przepalenie wkładki – umożliwia szybkie zlokalizowanie uszkodzonego elementu.
• Jakie napięcie maksymalne może być przyłożone do wkładki? Napięcie znamionowe wynosi 500 V AC. Należy stosować wyłącznie w obwodach o tym napięciu lub niższym – przekroczenie grozi uszkodzeniem wkładki i stwarza zagrożenie.
• Czy wkładka nadaje się do zabezpieczania silników? Charakterystyka gG jest uniwersalna i może być stosowana do ochrony silników, pod warunkiem że dobrany prąd znamionowy odpowiada prądowi znamionowemu silnika. Dla silników o dużym prądzie rozruchu zaleca się sprawdzenie selektywności.
