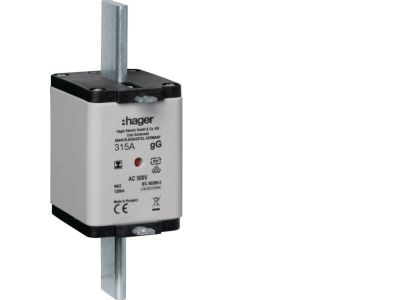

Wkładka bezpiecznikowa nożowa NH2 wskaźnik podwójny uchwyt izolowany gG 315A 500VAC | LNH2315MK Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH2 z podwójnym wskaźnikiem i uchwytem izolowanym, model LNH2315MK, to element zabezpieczający o prądzie znamionowym 315 A i napięciu 500 V AC. Charakterystyka gG zapewnia ochronę przewodów i urządzeń przed przeciążeniami oraz zwarciami w instalacjach niskiego napięcia. Dzięki wygodnemu uchwytowi izolowanemu montaż i wymiana wkładki są bezpieczne i nie wymagają narzędzi.

• Prąd znamionowy 315 A: Zabezpiecza obwody o dużym obciążeniu – pozwala na bezpieczną pracę linii i odbiorników bez ryzyka przegrzania styków.
• Charakterystyka gG: Uniwersalna charakterystyka dla ochrony kabli i urządzeń – skutecznie reaguje zarówno na przeciążenia, jak i zwarcia.
• Podwójny wskaźnik zadziałania: Wizualna sygnalizacja przepalenia wkładki przyspiesza lokalizację uszkodzonego obwodu i skraca czas przestoju.
• Uchwyt izolowany: Umożliwia pewny chwyt i bezpieczną wymianę wkładki bez konieczności dotykania części przewodzących – zwiększa bezpieczeństwo personelu.
• Rozmiar NH2 (standard DIN): Kompatybilny z powszechnie stosowanymi podstawami bezpiecznikowymi NH2 – łatwy montaż w istniejących rozdzielnicach i szafach sterowniczych.

Zgodność z Normami

Wkładka bezpiecznikowa nożowa spełnia wymagania odpowiednich norm europejskich i międzynarodowych dla bezpieczników niskiego napięcia. Posiada oznaczenie CE, co potwierdza zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Produkt przeznaczony jest do zabezpieczania obwodów odbiorczych i rozdzielczych w instalacjach niskiego napięcia. Sprawdza się w układach wymagających selektywności i niezawodności.

• Ochrona głównych linii zasilających i pól rozdzielczych w budynkach komercyjnych oraz przemysłowych.
• Zabezpieczenie obwodów silnikowych i odbiorników o dużym poborze prądu (piece, klimatyzatory, dźwigi).
• Stosowanie w systemach dystrybucji energii – jako wkładka w podstawach NH2 w rozdzielnicach głównych i podrozdzielniach.
• Element zabezpieczenia w instalacjach tymczasowych (place budowy, imprezy) wymagających łatwej wymiany i wizualnej kontroli.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej może być wykonywana wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed jakąkolwiek pracą należy bezwzględnie odłączyć napięcie w obwodzie i upewnić się, że jest on pozbawiony napięcia. Wkładkę wkłada się do podstawy bezpiecznikowej NH2 za pomocą uchwytu izolowanego, a siłę dokręcania styków (jeśli konstrukcja wymaga) należy stosować zgodnie z dokumentacją producenta podstawy. Przekrój przewodów i zabezpieczeń nadrzędnych dobrać do prądu znamionowego 315 A. Po wymianie sprawdzić działanie wskaźnika – czerwony element sygnalizuje przepaloną wkładkę.

FAQ

• Czy wkładka posiada wskaźnik zadziałania? Tak, model LNH2315MK wyposażony jest w podwójny wskaźnik optyczny – po przepaleniu widoczny jest czerwony element, co ułatwia szybką identyfikację uszkodzonej wkładki bez użycia miernika.
• Jakie napięcie znamionowe ma ta wkładka? Napięcie znamionowe wynosi 500 V AC, co pozwala na stosowanie w typowych sieciach niskiego napięcia (230/400 V).
• Czy wkładkę można wymontować bez narzędzi? Dzięki uchwytowi izolowanemu, który jest integralną częścią wkładki, demontaż i montaż wykonuje się ręcznie – nie są potrzebne dodatkowe narzędzia. Należy jednak pamiętać o wcześniejszym odłączeniu napięcia.
