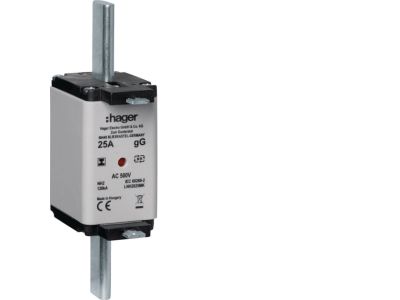

Wkładka bezpiecznikowa nożowa NH2 wskaźnik podwójny uchwyt izolowany gG 25A 500VAC | LNH2025MK Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa LNH2025MK w rozmiarze NH2, wyposażona w podwójny wskaźnik zadziałania oraz izolowany uchwyt ułatwiający bezpieczną wymianę. Przeznaczona do pracy w obwodach prądu przemiennego o napięciu do 500 VAC i prądzie znamionowym 25 A. Charakterystyka gG (ogólnego przeznaczenia) zapewnia selektywną ochronę przewodów i urządzeń przed przeciążeniem i zwarciem. Konstrukcja nożowa gwarantuje pewne połączenie w podstawie bezpiecznikowej.

• Prąd znamionowy 25 A: Odpowiedni do zabezpieczania obwodów o średnim obciążeniu, np. linii odpływowych, silników lub instalacji oświetleniowych.
• Napięcie znamionowe 500 VAC: Kompatybilność z sieciami niskiego napięcia (230/400 V) z zapasem bezpieczeństwa.
• Charakterystyka gG: Łączy ochronę przed przeciążeniem i zwarciem, zapewniając selektywność i ograniczenie prądu zwarciowego.
• Podwójny wskaźnik zadziałania: Sygnalizuje przepalenie wkładki – widoczny z dwóch stron ułatwia szybką identyfikację uszkodzonego bezpiecznika bez demontażu.
• Izolowany uchwyt: Umożliwia bezpieczne wyjmowanie i wkładanie wkładki pod napięciem (przy użyciu narzędzia izolowanego), minimalizując ryzyko porażenia.

Zgodność z Normami

Wkładka bezpiecznikowa LNH2025MK jest zaprojektowana i wyprodukowana zgodnie z wymaganiami norm europejskich oraz posiada oznaczenie CE. Spełnia standardy branżowe dla bezpieczników nożowych NH, zapewniając niezawodną ochronę w instalacjach niskiego napięcia.

Zastosowanie

Wkładki bezpiecznikowe NH2 z charakterystyką gG znajdują zastosowanie przede wszystkim jako ochrona główna i rozdzielcza w rozdzielnicach oraz szafach sterowniczych. Idealnie sprawdzają się w miejscach wymagających selektywnego zabezpieczenia przewodów i urządzeń.

• Zabezpieczanie linii kablowych i szyn zbiorczych przed przeciążeniem i zwarciem w rozdzielnicach głównych i podrozdzielnicach.
• Ochrona odbiorników przemysłowych (silniki, transformatory, piece) w obwodach o prądzie do 25 A.
• Stosowanie w obwodach pomocniczych i sterowniczych, gdzie wymagana jest wysoka zdolność wyłączania zwarć.
• Jako element zapasowy w instalacjach kompensacji mocy biernej (banki kondensatorów).

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może przeprowadzać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej NH2 na szynie TH35 (DIN). Przed montażem sprawdzić, czy zaciski podstawy są czyste, a wkładka nie nosi śladów uszkodzeń. Dokręcić śruby mocujące zgodnie z momentem podanym w dokumentacji podstawy. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego 25 A oraz warunków zwarciowych w instalacji.

FAQ

• Czy wkładka ma wskaźnik zadziałania? Tak, wyposażona jest w podwójny wskaźnik (widoczny z obu stron), który po przepaleniu bezpiecznika zmienia kolor lub wysuwa się, sygnalizując potrzebę wymiany.
• Jaki jest stopień ochrony wkładki? Producent nie podaje oddzielnego stopnia IP dla samej wkładki. Po zamontowaniu w podstawie bezpiecznikowej stopień ochrony całego zestawu zależy od konstrukcji podstawy i obudowy rozdzielnicy.
• Czy wkładkę można stosować w obwodach prądu stałego? Wkładka z charakterystyką gG jest przeznaczona głównie do prądu przemiennego (500 VAC). Do zastosowań w DC wymagana jest inna charakterystyka (np. gB) – przed użyciem w obwodzie stałoprądowym należy skonsultować się z producentem.
