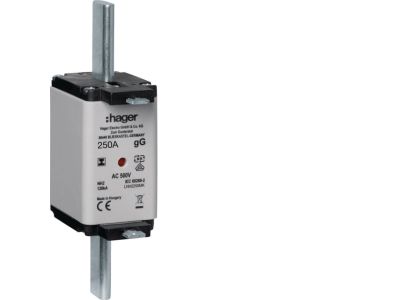

Wkładka bezpiecznikowa nożowa NH2 wskaźnik podwójny uchwyt izolowany gG 250A 500VAC | LNH2250MK Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH2 oznaczona symbolem LNH2250MK to element ochronny o wysokiej wydajności, przeznaczony do pracy w obwodach niskiego napięcia. Łączy charakterystykę gG (ogólnego zastosowania) z prądem znamionowym 250 A i napięciem 500 VAC, co czyni ją odpowiednią do zabezpieczania linii kablowych i urządzeń w instalacjach przemysłowych. Wyposażona w podwójny wskaźnik zadziałania oraz izolowany uchwyt ułatwiający obsługę.

• Wielkość NH2: Standardowa obudowa bezpiecznika nożowego zapewniająca kompatybilność z typowymi podstawami NH2 w rozdzielnicach nn.
• Charakterystyka gG: Bezpiecznik ogólnego przeznaczenia – chroni przewody i urządzenia przed przeciążeniami i zwarciami w obwodach o zwykłych obciążeniach.
• Prąd znamionowy 250 A: Umożliwia bezpieczną pracę w obwodach o dużym zapotrzebowaniu prądowym, minimalizując ryzyko przegrzania.
• Napięcie 500 VAC: Przystosowany do sieci niskiego napięcia (np. 400 V) z marginesem bezpieczeństwa, odpowiedni do zasilania maszyn i rozdzielnic głównych.
• Podwójny wskaźnik przepalenia: Umożliwia szybką identyfikację zadziałania bezpiecznika bez konieczności demontażu – skraca czas diagnozy awarii.
• Izolowany uchwyt: Zapewnia bezpieczny chwyt podczas wymiany wkładki, zmniejszając ryzyko porażenia przy zachowaniu odpowiedniej procedury.

Zgodność z Normami

Wkładka bezpiecznikowa NH2 spełnia wymagania europejskich norm dotyczących bezpieczników nożowych niskiego napięcia. Posiada certyfikat CE, co potwierdza zgodność z obowiązującymi standardami bezpieczeństwa i jakości.

Zastosowanie

Wkładka LNH2250MK dedykowana jest do ochrony obwodów w rozdzielnicach głównych i podrozdzielniach przemysłowych, gdzie wymagana jest wysoka niezawodność oraz łatwość serwisowania.

• Zabezpieczenie linii kablowych w instalacjach budynków przemysłowych, handlowych i użyteczności publicznej.
• Ochrona rozdzielnic nn w sieciach 400/500 VAC – główne zasilanie hal produkcyjnych, centrów danych.
• Stosowanie w obwodach odbiorników o dużym poborze prądu (piece, kompresory, klimatyzatory).
• Wymiana i modernizacja istniejących instalacji bezpiecznikowych NH2 – standardowa wkładka gG o popularnej wielkości.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez osoby z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Upewnij się, że wkładka jest właściwego typu (NH2), a prąd znamionowy jest dobrany do zabezpieczanego obwodu. Wkładkę należy umieścić w suchej, nieuszkodzonej podstawie bezpiecznikowej – nie stosuj siły ani narzędzi mogących uszkodzić obudowę. Po założeniu sprawdź poprawność osadzenia. Przekrój przewodów i moment dokręcania zacisków podstawy zgodnie z dokumentacją producenta.

FAQ

• Jak działa podwójny wskaźnik przepalenia? Wskaźnik umieszczony na obudowie bezpiecznika zmienia kolor (zwykle na czerwony) po zadziałaniu wkładki. Dzięki podwójnej konstrukcji sygnalizacja jest widoczna z obu stron, co ułatwia szybkie zlokalizowanie przepalonego bezpiecznika w rozdzielnicy.
• Jaka jest różnica między charakterystyką gG a gL? Charakterystyka gG to bezpiecznik ogólnego przeznaczenia (General-purpose), stosowany do ochrony kabli i urządzeń w obwodach bez dużych prądów rozruchowych. Charakterystyka gL (Line) jest dedykowana do linii kablowych o dużych długościach. Dla większości zastosowań przemysłowych gG jest standardem i pasuje do podstaw NH2.
• Czy wkładka nadaje się do pracy przy napięciu 400 V? Tak, napięcie znamionowe 500 V AC oznacza, że bezpiecznik może pracować w sieciach 400 V oraz 480 V (np. w Ameryce Płn.) z odpowiednim zapasem bezpieczeństwa. Jest w pełni kompatybilny z typowymi instalacjami nn w Europie.
