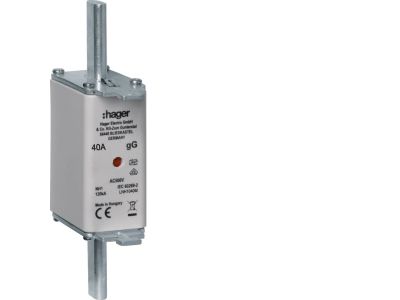

Wkładka bezpiecznikowa nożowa NH1C wskaźnik podwójny uchwyt nieizolowany gG 40A 500 VAC | LNH1040M Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH1C z podwójnym wskaźnikiem przepalenia, w charakterystyce gG, przeznaczona do zabezpieczania przewodów i kabli w instalacjach elektrycznych. Oferuje prąd znamionowy 40 A przy napięciu 500 VAC, co umożliwia niezawodną ochronę przeciążeniową i zwarciową w obwodach o znacznym obciążeniu. Uchwyt nieizolowany ułatwia operowanie wkładką, wymagając jednak stosowania narzędzi izolowanych. Standardowy rozmiar NH1 zapewnia kompatybilność z typowymi podstawami bezpiecznikowymi nożowymi.

• Charakterystyka gG: Ogólnego przeznaczenia – skutecznie chroni przewody i kable przed przeciążeniem i zwarciem, zapewniając selektywność w sieciach rozdzielczych.
• Prąd znamionowy 40 A / napięcie 500 VAC: Bezpieczna praca w obwodach o podwyższonym obciążeniu, bez ryzyka przegrzania styków przy zachowaniu odpowiedniego zapasu.
• Podwójny wskaźnik przepalenia: Ułatwia szybką identyfikację przepalonej wkładki nawet w trudno dostępnych miejscach – skraca czas diagnostyki i wymiany.
• Uchwyt nieizolowany: Prosta konstrukcja ułatwiająca chwyt i wymianę – wymaga użycia narzędzi izolowanych dla bezpieczeństwa personelu.
• Standardowy wymiar NH1: Pasuje do typowych podstaw bezpiecznikowych nożowych (NH1), co zapewnia łatwą instalację i wymianę w istniejących rozdzielnicach.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE, co potwierdza zgodność z zasadniczymi wymaganiami bezpieczeństwa i funkcjonalności dla osprzętu elektroinstalacyjnego.

Zastosowanie

Wkładka bezpiecznikowa nożowa NH1C gG przeznaczona jest do zabezpieczania obwodów w systemach rozdzielczych i odbiorczych. Sprawdza się w aplikacjach wymagających niezawodnej ochrony przeciążeniowej i zwarciowej przewodów.

• Zabezpieczenie główne i odgałęźne w rozdzielnicach przemysłowych oraz budynkach użyteczności publicznej.
• Ochrona obwodów kablowych i przewodów w instalacjach elektrycznych o prądzie do 40 A.
• Stosowanie w układach sterowania i automatyki budynkowej jako element zabezpieczający zasilanie aparatury modułowej.
• Wymiana istniejących wkładek bezpiecznikowych w starszych instalacjach, przy zachowaniu kompatybilności z podstawami NH1.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Wkładkę wkłada się do odpowiedniej podstawy bezpiecznikowej nożowej (typ NH1). Ze względu na nieizolowany uchwyt, podczas operowania wkładką obowiązkowo należy używać narzędzi izolowanych (np. szczypiec do bezpieczników z izolacją). Po zamontowaniu sprawdzić prawidłowe osadzenie oraz dokręcenie połączeń śrubowych w podstawie zgodnie z momentem podanym w dokumentacji producenta podstawy. Przekrój przewodów przyłączeniowych dobrać zgodnie z obciążalnością prądową i charakterystyką zabezpieczenia.

FAQ

• Jak działa podwójny wskaźnik we wkładce LNH1040M? Wkładka wyposażona jest w dwa wskaźniki stanu (z przodu i z tyłu), które zmieniają kolor/położenie po przepaleniu wkładki. Umożliwia to szybkie zlokalizowanie przepalonego bezpiecznika bez konieczności demontażu, nawet gdy widoczność jest ograniczona.
• Czy wkładka gG nadaje się do zabezpieczania obwodów z silnikami? Charakterystyka gG jest przeznaczona do ochrony przewodów i kabli, a nie bezpośrednio silników. W obwodach silnikowych zaleca się stosowanie wkładek o charakterystyce zwłocznej (aM) lub odpowiednich wyłączników silnikowych. Dla obwodów mieszanych należy przeanalizować selektywność zabezpieczeń.
• Jaki stopień ochrony ma ta wkładka? Stopień ochrony zależy od zastosowanej podstawy bezpiecznikowej. Sama wkładka nie posiada określonego IP – parametry ochrony przed wnikaniem ciał stałych i wilgoci zapewnia obudowa rozdzielnicy oraz konstrukcja podstawy (często IP20 lub wyższy dla rozdzielnic wewnętrznych).
