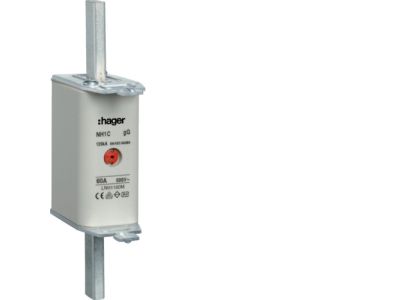

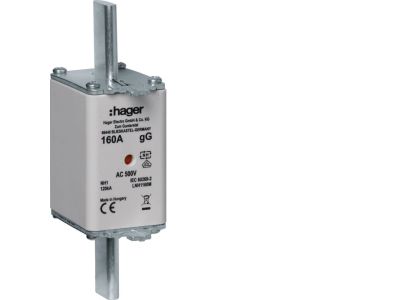

Wkładka bezpiecznikowa nożowa NH1C wskaźnik podwójny uchwyt nieizolowany gG 160A 500 VAC | LNH1160M Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH1C marki Hager, o numerze katalogowym LNH1160M, to zaawansowany element zabezpieczający przeznaczony do ochrony instalacji elektroenergetycznych przed skutkami zwarć oraz przeciążeń. Prąd znamionowy wynoszący 160A oraz charakterystyka gG (ogólnego przeznaczenia, pełnozakresowa) sprawiają, że produkt ten jest idealnym rozwiązaniem do zabezpieczania kabli, przewodów oraz urządzeń rozdzielczych. Wielkość mechaniczna NH1C (kompaktowa wersja rozmiaru 1) pozwala na optymalizację miejsca w rozdzielnicy przy zachowaniu pełnej wydajności prądowej.

• Podwójny wskaźnik zadziałania: Wyposażenie wkładki w dwa wskaźniki (górny oraz czołowy) umożliwia błyskawiczną identyfikację przepalonego bezpiecznika, niezależnie od pozycji montażowej w podstawie bezpiecznikowej.
• Wysoka zdolność zwarciowa: Urządzenie zostało zaprojektowane do pracy przy napięciu znamionowym 500 V AC, gwarantując bezpieczne przerwanie obwodu w warunkach ekstremalnych.
• Nieizolowany uchwyt: Metalowe zaczepy (uchwyty) są połączone galwanicznie z nożami stykowymi, co jest standardem w przemysłowych systemach NH, wymagającym użycia atestowanego uchwytu izolacyjnego (manewrowego) podczas wymiany.
• Niskie straty mocy: Precyzyjnie wykonany element topikowy minimalizuje wydzielanie ciepła, co przekłada się na dłuższą żywotność aparatury sąsiadującej w rozdzielnicy.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych norm bezpieczeństwa, co potwierdza jego niezawodność w zastosowaniach profesjonalnych. Wkładka jest zgodna z normą IEC 60269-1 oraz IEC 60269-2, które określają parametry techniczne i wymiarowe dla niskonapięciowych bezpieczników topikowych. Posiada również certyfikację CE, co dopuszcza ją do obrotu i stosowania na terenie Unii Europejskiej w najbardziej wymagających sektorach przemysłu.

Zastosowanie

Wkładka NH1C 160A gG znajduje szerokie zastosowanie w sektorze budownictwa komercyjnego oraz przemysłowego. Jest kluczowym elementem w:

• Głównych rozdzielnicach niskiego napięcia jako zabezpieczenie pionów zasilających.
• Złączach kablowych i szafach sterowniczych maszyn o dużym poborze mocy.
• Systemach ochrony silników (jako zabezpieczenie zwarciowe w układach z odpowiednio dobranym termikiem).
• Instalacjach fotowoltaicznych i przemysłowych układach zasilania rezerwowego.

Wskazówki Montażowe

Podczas instalacji wkładki LNH1160M należy przestrzegać zasad bezpieczeństwa i dobrych praktyk inżynierskich:

• Narzędzia: Montaż i demontaż wkładki pod napięciem (ale bez obciążenia) musi być wykonywany wyłącznie przy użyciu atestowanego uchwytu izolacyjnego do bezpieczników NH.
• Kontrola styków: Przed umieszczeniem wkładki w podstawie bezpiecznikowej należy upewnić się, że szczęki podstawy są czyste i zapewniają odpowiedni docisk mechaniczny, co zapobiega przegrzewaniu się styków.
• Środowisko: Należy zapewnić odpowiednią wentylację wewnątrz obudowy, aby odprowadzić ciepło generowane podczas ciągłej pracy przy prądzie znamionowym 160A.
• Weryfikacja: Po zadziałaniu bezpiecznika należy zdiagnozować przyczynę awarii przed zainstalowaniem nowej wkładki.

FAQ

1. Co oznacza charakterystyka gG?
Charakterystyka gG oznacza wkładkę ogólnego przeznaczenia o pełnozakresowej zdolności wyłączania. Chroni ona zarówno przed niewielkimi przeciążeniami, jak i przed prądami zwarciowymi.

2. Czy wkładkę NH1C można zamontować w podstawie rozmiaru NH1?
Tak, wkładki typu NH1C mają takie same wymiary rozstawu noży jak standardowe NH1, jednak ich korpus jest nieco węższy (wersja kompaktowa), co pozwala na ich pełną kompatybilność z podstawami wielkości 1.

3. Czy uchwyty wkładki są pod napięciem?
Tak, model LNH1160M posiada nieizolowane zaczepy metalowe, które znajdują się pod napięciem podczas pracy. Do ich obsługi wymagany jest specjalistyczny uchwyt manewrowy.
