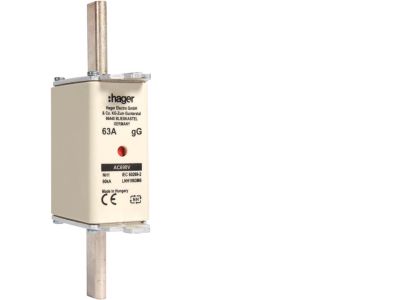

Wkładka bezpiecznikowa nożowa NH1 wskaźnik podwójny uchwyt nieizolowany gG 63A 690 VAC | LNH1063M6 Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH1 oznaczona symbolem LNH1063M6 to element zabezpieczający o prądzie znamionowym 63 A i napięciu 690 V AC, wykonany w charakterystyce gG (zwłocznej). Wyposażona w podwójny wskaźnik zadziałania oraz nieizolowany uchwyt, dedykowana do stosowania w podstawach bezpiecznikowych NH1. Dzięki wysokiej zdolności zwarciowej i selektywności zabezpiecza przewody oraz urządzenia przed przeciążeniami i zwarciami, co przekłada się na niezawodność instalacji w wymagających obwodach przemysłowych.

• Prąd znamionowy (In) 63 A: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka niekontrolowanego przegrzania wkładki przy normalnych warunkach pracy.
• Napięcie znamionowe 690 V AC: Umożliwia stosowanie w instalacjach o podwyższonym napięciu, typowych dla przemysłu i energetyki, przy zachowaniu pełnej izolacji.
• Charakterystyka gG (zwłoczna): Przeznaczona do zabezpieczania przewodów i kabli przed przeciążeniem i zwarciem, z czasem zadziałania dostosowanym do charakterystyk termicznych przewodów.
• Podwójny wskaźnik zadziałania: Umożliwia szybką identyfikację przepalonej wkładki bez konieczności wymontowywania jej z podstawy – zwiększa efektywność serwisu.
• Uchwyt nieizolowany (rozmiar NH1): Ułatwia pewne chwytanie i bezpieczne operowanie wkładką podczas wymiany, zgodnie z przeznaczeniem do podstaw z izolowanym uchwytem.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z wymaganiami obowiązujących norm europejskich, co potwierdza oznakowanie CE. Spełnia standardy bezpieczeństwa dla wkładek bezpiecznikowych nożowych stosowanych w przemyśle i infrastrukturze energetycznej.

Zastosowanie

Wkładka bezpiecznikowa NH1 gG 63A znajduje zastosowanie w rozdzielnicach głównych, rozdzielnicach sterowniczych oraz szafach zasilających, gdzie wymagana jest niezawodna ochrona przewodów przed przeciążeniami i zwarciami.

• Zabezpieczanie obwodów odbiorczych w instalacjach przemysłowych i komercyjnych.
• Ochrona linii kablowych w stacjach transformatorowych i rozdzielniach nn.
• Stosowanie w rozłącznikach bezpiecznikowych jako element wymienny w systemach selektywnej ochrony.
• Zabezpieczanie obwodów sterowania i zasilania w maszynach i urządzeniach.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed jakimikolwiek pracami bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony zasilania. Wkładkę montuj w odpowiedniej podstawie bezpiecznikowej NH1 (np. na szynie TH35 lub bezpośrednio w rozłączniku). Dokręcaj styki momentem zgodnym z dokumentacją producenta podstawy. Przekrój przewodów przyłączeniowych dobierz do prądu znamionowego 63 A zgodnie z obowiązującymi normami (PN-HD 60364). Nie używaj siły – wkładka powinna wejść w styk bez nadmiernego oporu.

FAQ

• Czy wkładka posiada wskaźnik przepalenia? Tak, wyposażona jest w podwójny wskaźnik optyczny, który po zadziałaniu bezpiecznika ulega zmianie (np. wysuwa się lub zmienia kolor), co pozwala szybko zlokalizować przepaloną wkładkę bez wyjmowania jej.
• Jaki jest stopień ochrony wkładki? Wkładka bezpiecznikowa jako element wymienny nie ma samodzielnego stopnia IP – stopień ochrony zapewnia podstawa/obudowa, w której jest zainstalowana. Zazwyczaj w rozdzielnicach stosuje się IP20 lub wyższy.
• Czy można stosować tę wkładkę w obwodach prądu stałego? Dane producenta określają napięcie 690 V AC. Dla prądu stałego parametry mogą być inne – przed zastosowaniem w obwodach DC należy sprawdzić dopuszczenie w karcie katalogowej lub skonsultować się z producentem.
