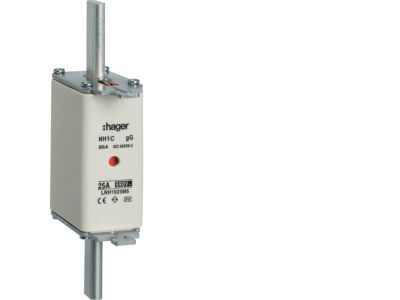

Wkładka bezpiecznikowa nożowa NH1 wskaźnik podwójny uchwyt nieizolowany gG 25A 690 VAC | LNH1025M6 Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH1 z podwójnym wskaźnikiem zadziałania, symbol LNH1025M6, o prądzie znamionowym 25 A i napięciu 690 V AC. Charakterystyka gG zapewnia uniwersalną ochronę przed przeciążeniem i zwarciem. Uchwyt nieizolowany – przeznaczona do montażu w dedykowanych podstawach bezpiecznikowych NH.

• Prąd znamionowy 25 A: skuteczne zabezpieczenie obwodów o umiarkowanym obciążeniu przed przeciążeniem i zwarciem, minimalizujące ryzyko uszkodzenia instalacji i odbiorników.
• Napięcie znamionowe 690 V AC: wysoka wytrzymałość napięciowa umożliwia stosowanie w przemysłowych sieciach trójfazowych o podwyższonym napięciu międzyfazowym.
• Podwójny wskaźnik zadziałania: ułatwia szybką identyfikację przepalonej wkładki bez konieczności jej wyjmowania, skracając czas przeglądów i wymian.
• Charakterystyka gG (ogólnego przeznaczenia): uniwersalna charakterystyka czasowo-prądowa – nadaje się do zabezpieczania kabli, przewodów i odbiorników w instalacjach przemysłowych oraz rozdzielnicach głównych.
• Typ NH1, uchwyt nieizolowany: standardowy wymiar wkładki nożowej NH1, kompatybilna z podstawami i rozłącznikami NH1; uchwyt nieizolowany wymaga zastosowania podstawy z izolacją.

Zgodność z Normami

Wkładka bezpiecznikowa LNH1025M6 jest zgodna z wymaganiami norm międzynarodowych IEC i europejskich EN dla wkładek bezpiecznikowych nożowych. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Wkładka NH1 gG 25A dedykowana jest do zastosowań w rozdzielnicach przemysłowych i komercyjnych, gdzie wymagane jest niezawodne zabezpieczenie przewodów i urządzeń.

• Zabezpieczanie obwodów głównych i odgałęźnych w rozdzielnicach niskiego napięcia (NN).
• Ochrona linii kablowych w zakładach produkcyjnych, magazynach i budynkach użyteczności publicznej.
• Stosowanie w systemach dystrybucji energii elektrycznej w obiektach przemysłowych, w których występuje napięcie 690 V AC.
• Uniwersalna ochrona odbiorników stałych (silniki, grzejniki, oświetlenie) w charakterystyce gG.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej powinna wykonywać wyłącznie osoba posiadająca odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilające. Wkładkę umieszcza się w dedykowanej podstawie bezpiecznikowej NH1 (np. z pokrywą izolacyjną). Moment dokręcania śrub mocujących podstawę oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta podstawy. Nie stosować wkładki w obwodach prądu stałego (DC) – przeznaczona wyłącznie do AC.

FAQ

• Czy wskaźnik zadziałania jest widoczny po przepaleniu wkładki? Tak, podwójny wskaźnik optyczny (czerwony krążek) wysuwa się z korpusu wkładki po zadziałaniu bezpiecznika, umożliwiając szybką identyfikację bez wyjmowania wkładki.
• Jaki stopień ochrony (IP) ma wkładka? Wkładka bezpiecznikowa jako element wymienny nie posiada samodzielnie określonego stopnia ochrony. IP całego zestawu (podstawa + wkładka) zależy od zastosowanej podstawy bezpiecznikowej i osprzętu.
• Czy tę wkładkę można stosować w obwodach prądu stałego? Nie. Wkładka LNH1025M6 jest przeznaczona wyłącznie do obwodów prądu przemiennego (AC) o napięciu do 690 V. Stosowanie w obwodach DC może prowadzić do niewłaściwego wyłączania prądu i stwarzać zagrożenie.
