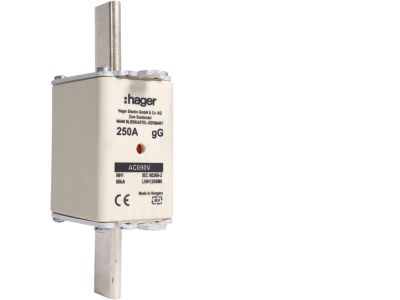

Wkładka bezpiecznikowa nożowa NH1 wskaźnik podwójny uchwyt nieizolowany gG 250A 690 VAC | LNH1250M6 Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH1 o symbolu LNH1250M6 to element zabezpieczeniowy przeznaczony do ochrony kabli, przewodów i urządzeń elektrycznych przed przeciążeniem i zwarciem. Charakteryzuje się prądem znamionowym 250 A oraz napięciem 690 V AC, co umożliwia stosowanie w obwodach o dużym obciążeniu. Wyposażona w podwójny wskaźnik zadziałania, ułatwia szybką identyfikację przepalonej wkładki bez konieczności jej wyjmowania. Uchwyt nieizolowany zapewnia pewny montaż w standardowych podstawach bezpiecznikowych NH1.

• Prąd znamionowy 250 A: Zabezpiecza obwody o znacznym poborze mocy – idealna do rozdzielnic głównych i ciągów technologicznych.
• Napięcie znamionowe 690 V AC: Przystosowana do pracy w sieciach przemysłowych o podwyższonym napięciu, zapewnia bezpieczną izolację i wytrzymałość dielektryczną.
• Charakterystyka gG: Uniwersalna charakterystyka zwłoczna – chroni zarówno kable, jak i urządzenia przed skutkami przeciążeń i zwarć.
• Podwójny wskaźnik zadziałania: Wizualna sygnalizacja przepalenia wkładki z obu stron (np. z przodu i z tyłu) – ułatwia diagnostykę w rozdzielnicach i szafach sterowniczych.
• Nieizolowany uchwyt: Wykonany z wytrzymałego materiału, umożliwia bezpieczne osadzenie w podstawie NH1 i wymianę wkładki przy użyciu standardowego narzędzia izolowanego (przy odłączonym napięciu).

Zgodność z Normami

Wkładka LNH1250M6 została zaprojektowana i wyprodukowana zgodnie z obowiązującymi normami europejskimi oraz standardami DIN dla wkładek bezpiecznikowych nożowych. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności w instalacjach elektrycznych w Unii Europejskiej.

Zastosowanie

Dzięki wysokiej obciążalności prądowej i charakterystyce gG, wkładka NH1 gG 250A znajduje zastosowanie w przemysłowych i komercyjnych instalacjach elektrycznych, szczególnie tam, gdzie wymagana jest niezawodna ochrona przed przeciążeniem i zwarciem.

• Ochrona przewodów i kabli energetycznych w rozdzielnicach głównych (RG) oraz rozdzielnicach podrzędnych.
• Zabezpieczenie odbiorników o dużym poborze mocy – silników, transformatorów, urządzeń grzewczych.
• Stosowanie w systemach dystrybucji energii w halach produkcyjnych, magazynach i obiektach użyteczności publicznej.
• Wymiana istniejących wkładek NH1 w starych instalacjach – uniwersalność wymiarowa i parametryczna.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej nożowej NH1 może być wykonywana wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem jakichkolwiek prac należy bezwzględnie odłączyć napięcie zasilania i upewnić się, że obwód jest pozbawiony potencjału. Wkładkę montuje się w podstawie bezpiecznikowej zgodnej z rozmiarem NH1 (szyna lub płyta montażowa). Używaj izolowanego narzędzia do chwytania nieizolowanego uchwytu. Moment dokręcania połączeń śrubowych oraz przekrój przewodów należy dobrać zgodnie z dokumentacją producenta podstawy bezpiecznikowej i obowiązującymi normami.

FAQ

• Czy wkładka posiada wskaźnik zadziałania? Tak, wyposażona jest w podwójny wskaźnik mechaniczny, który po przepaleniu bezpiecznika wysuwa się, sygnalizując potrzebę wymiany – widoczny zarówno z przodu, jak i z tyłu wkładki.
• Jaki jest stopień ochrony wkładki (IP)? Stopień ochrony zależy od zastosowanej podstawy bezpiecznikowej i obudowy. Sama wkładka nie ma przypisanego stopnia IP – montaż w rozdzielnicy o odpowiednim IP zapewnia ochronę przed pyłem i wilgocią.
• Jak działa charakterystyka gG? Charakterystyka gG to bezpiecznik zwłoczny (ogólnego przeznaczenia) – wytrzymuje krótkotrwałe przeciążenia (np. rozruch silnika), a jednocześnie szybko przerywa prądy zwarciowe. Stosowana do ochrony kabli i uniwersalnych odbiorników.
