Wkładka bezpiecznikowa nożowa NH1 wskaźnik podwójny uchwyt nieizolowany gG 224A 690 VAC | LNH1224M6 Hager

Opis i Kluczowe Cechy

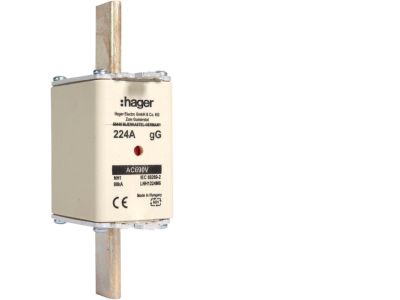

Wkładka bezpiecznikowa nożowa typu NH1 z charakterystyką gG, o prądzie znamionowym 224 A i napięciu 690 VAC, oznaczona symbolem LNH1224M6. Wyposażona w podwójny wskaźnik przepalenia oraz nieizolowany uchwyt, co umożliwia szybką identyfikację stanu i wymianę po odłączeniu napięcia. Przeznaczona do zabezpieczania obwodów o wysokim zapotrzebowaniu mocy w instalacjach przemysłowych i rozdzielnicach głównych.

• Prąd znamionowy 224 A: Gwarantuje niezawodne zabezpieczenie przewodów i urządzeń przed przeciążeniem i zwarciem w obwodach o dużym obciążeniu.
• Napięcie 690 VAC: Umożliwia pracę w sieciach trójfazowych o podwyższonym napięciu, typowych dla przemysłu ciężkiego.
• Charakterystyka gG (zwłoczna): Zapewnia selektywność zabezpieczeń i odporność na krótkotrwałe prądy rozruchowe, idealna do zabezpieczania kabli i odbiorników.
• Podwójny wskaźnik przepalenia: Uwidacznia zadziałanie bezpiecznika z obu stron, ułatwiając szybką lokalizację i serwis w rozdzielnicach wielopoziomowych.
• Nieizolowany uchwyt nożowy: Umożliwia pewny chwyt przy wyjmowaniu wkładki – przed każdą manipulacją bezwzględnie odłącz napięcie i stosuj środki ochrony osobistej.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania europejskich norm dla bezpieczników nożowych typu NH. Posiada deklarację zgodności CE. Producent gwarantuje zgodność z obowiązującymi standardami bezpieczeństwa i jakości.

Zastosowanie

Dzięki wysokiemu prądowi znamionowemu i napięciu 690 VAC wkładka znajduje zastosowanie w ciężkich instalacjach przemysłowych i energetycznych.

• Zabezpieczanie linii kablowych i szyn zbiorczych w rozdzielnicach głównych (RG).
• Ochrona transformatorów, silników dużych mocy i innych odbiorników wymagających charakterystyki zwłocznej.
• W rozwiązaniach wymagających selektywności zabezpieczeń – jako bezpiecznik poprzedzający mniejsze aparaty.
• Automatyka budynkowa w obiektach przemysłowych i komercyjnych, gdzie występują wysokie prądy i napięcia.

Wskazówki Montażowe

Montaż i wymianę wkładki może wykonywać wyłącznie personel z uprawnieniami SEP, po odłączeniu napięcia i odciążeniu obwodu. Wkładkę należy instalować w podstawie bezpiecznikowej (rozłączniku bezpiecznikowym) zgodnie z dokumentacją producenta. Przewody dobierz do prądu 224 A i warunków zwarciowych. Przed uzyskaniem dostępu do uchwytu upewnij się, że obwód jest wyłączony i zabezpieczony przed przypadkowym załączeniem.

FAQ

• Czy podwójny wskaźnik działa tylko przy przepaleniu? Tak, wskaźnik mechaniczno-termiczny zmienia kolor (np. z czerwonego na zielony/żółty) po zadziałaniu bezpiecznika, widoczny z obu stron wkładki.
• Jaki stopień ochrony zapewnia wkładka? Stopień ochrony zależy od zastosowanej podstawy i obudowy. Sama wkładka nie ma określonego IP – montuje się ją wewnątrz rozdzielnicy.
• Czy mogę wyjąć wkładkę pod napięciem? Nie. Pomimo nieizolowanego uchwytu, wyjmowanie wkładki pod napięciem grozi porażeniem i łukiem elektrycznym. Zawsze odłącz zasilanie i odczekaj do zaniku napięcia resztkowego.
