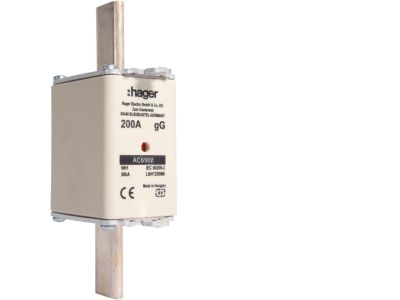

Wkładka bezpiecznikowa nożowa NH1 wskaźnik podwójny uchwyt nieizolowany gG 200A 690 VAC | LNH1200M6 Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH1 o symbolu LNH1200M6 to zabezpieczenie przetężeniowe przeznaczone do obwodów przemysłowych i energetycznych. Prąd znamionowy 200 A przy napięciu 690 VAC umożliwia skuteczną ochronę linii o dużym obciążeniu. Charakterystyka gG zapewnia uniwersalną ochronę przewodów i kabli. Wyposażona w podwójny, kombinowany wskaźnik zadziałania – widoczny na płycie czołowej porcelanowego korpusu oraz przez okienka kontrolne w rozłącznikach bezpiecznikowych. Uchwyt nieizolowany ułatwia pewny montaż w podstawie.

• Prąd znamionowy 200 A: bezpieczna praca w obwodach o znacznym obciążeniu bez ryzyka przegrzania wkładki.
• Napięcie znamionowe 690 VAC: kompatybilność z sieciami trójfazowymi oraz instalacjami przemysłowymi o podwyższonym napięciu.
• Charakterystyka gG: uniwersalna ochrona przewodów i kabli przed przeciążeniami i zwarciami – odpowiednia do większości zastosowań energetycznych.
• Podwójny wskaźnik zadziałania: ułatwia szybkie zlokalizowanie przepalonej wkładki, zarówno w podstawie bez osłon, jak i w rozłączniku z okienkiem kontrolnym.
• Uchwyt nieizolowany: mocowanie w podstawie bezpiecznikowej lub rozłączniku bez ryzyka poluzowania – zwiększa pewność kontaktu.

Zgodność z Normami

Wkładka bezpiecznikowa LNH1200M6 jest zgodna z obowiązującymi normami europejskimi i standardem DIN. Posiada certyfikację CE, potwierdzającą spełnienie wymogów bezpieczeństwa dla aparatury przemysłowej.

Zastosowanie

Dzięki wysokiemu prądowi i napięciu znamionowemu oraz charakterystyce gG, wkładka znajduje zastosowanie w różnych środowiskach przemysłowych i energetycznych.

• Ochrona linii kablowych w rozdzielnicach głównych i podrozdzielnicach przemysłowych.
• Zabezpieczenie transformatorów, silników oraz innych odbiorników o dużym poborze prądu.
• Stosowanie w rozłącznikach bezpiecznikowych NH1, gdzie podwójny wskaźnik umożliwia kontrolę stanu bez otwierania osłon.
• Instalacje w energetyce zawodowej, zakładach produkcyjnych i infrastrukturze komercyjnej.

Wskazówki Montażowe

Montaż oraz wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest nieaktywny. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej lub rozłączniku, stosując izolowane narzędzia. Przekrój przewodów oraz moment dokręcania (w przypadku podstaw z zaciskami) dobierz zgodnie z dokumentacją producenta i obowiązującymi normami.

FAQ

• Jakie jest napięcie znamionowe wkładki LNH1200M6? Napięcie znamionowe wynosi 690 VAC, co pozwala na stosowanie w sieciach trójfazowych i instalacjach o podwyższonym napięciu.
• Dla jakiego prądu przeznaczona jest ta wkładka? Prąd znamionowy to 200 A. Zapewnia ochronę obwodów o dużym obciążeniu, np. linii głównych w zakładach przemysłowych.
• Co oznacza podwójny wskaźnik zadziałania? Wkładka wyposażona jest w wskaźnik umieszczony na płycie czołowej oraz dodatkowy element widoczny w okienku kontrolnym rozłącznika. Umożliwia szybkie sprawdzenie stanu przepalenia bez zdejmowania osłon.
