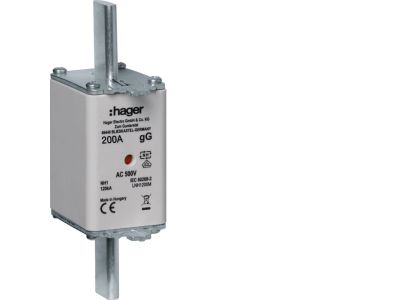

Wkładka bezpiecznikowa nożowa NH1 wskaźnik podwójny uchwyt nieizolowany gG 200A 500 VAC | LNH1200M Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa typu NH1 o charakterystyce gG (ogólnego przeznaczenia) to kluczowy element zabezpieczający instalacje elektroenergetyczne przed skutkami przeciążeń oraz zwarć. Produkt marki Hager, oznaczony symbolem LNH1200M, charakteryzuje się prądem znamionowym wynoszącym 200 A, co pozwala na bezpieczną pracę w rozbudowanych obwodach przemysłowych i rozdzielnicach głównych. Znamionowe napięcie izolacji wynosi 500 V AC, co czyni ją idealnym rozwiązaniem dla standardowych sieci niskiego napięcia.

• Podwójny wskaźnik zadziałania: Wyposażenie wkładki w podwójny system sygnalizacji pozwala na błyskawiczną identyfikację przepalonego elementu, zarówno z góry, jak i z przodu korpusu, co znacząco skraca czas przestoju serwisowego.
• Charakterystyka gG: Pełnozakresowa ochrona urządzeń ogólnego przeznaczenia gwarantuje skuteczne przerwanie obwodu przy prądach zwarciowych oraz długotrwałych przeciążeniach.
• Nieizolowany uchwyt: Metalowe zaczepy (uchwyty) są połączone galwanicznie z nożami stykowymi, co jest standardem w profesjonalnych rozdzielnicach obsługiwanych przez wykwalifikowany personel przy użyciu odpowiedniego uchwytu izolacyjnego.
• Wysoka zdolność zwarciowa: Konstrukcja wkładki zapewnia bezpieczne wyłączenie prądów zwarciowych, chroniąc infrastrukturę kablową i aparaturę modułową.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi i krajowymi, co potwierdza jego niezawodność w warunkach przemysłowych. Wkładka spełnia wymagania normy IEC 60269 oraz PN-EN 60269, które definiują parametry techniczne i bezpieczeństwo bezpieczników niskiego napięcia. Dzięki certyfikacji CE, użytkownik ma pewność, że produkt przeszedł zaawansowane testy laboratoryjne w zakresie zdolności wyłączania i charakterystyk czasowo-prądowych.

Zastosowanie

Wkładka NH1 gG 200A znajduje szerokie zastosowanie w sektorze B2B, szczególnie w:

• Przemysłowych rozdzielnicach głównych: Jako główne zabezpieczenie sekcji zasilających.
• Złączach kablowych: Ochrona linii zasilających budynki wielorodzinne i obiekty komercyjne.
• Układach sterowania maszyn: Zabezpieczenie napędów i układów wykonawczych o dużym poborze mocy.
• Stacjach transformatorowych: Ochrona strony niskiego napięcia transformatorów rozdzielczych.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej NH1 powinien być przeprowadzany wyłącznie przez osoby posiadające uprawnienia SEP. Należy pamiętać o następujących zasadach:

• Użycie chwytaka: Ze względu na nieizolowane uchwyty, wkładkę należy montować i demontować wyłącznie za pomocą atestowanego uchwytu izolacyjnego (manewrowego) do bezpieczników NH.
• Kontrola styków: Przed montażem należy sprawdzić czystość noży stykowych oraz stan techniczny szczęk w podstawie bezpiecznikowej lub rozłączniku bezpiecznikowym.
• Moment docisku: W przypadku montażu w rozłącznikach listwowych, należy upewnić się, że wkładka jest stabilnie osadzona, co zapobiega nadmiernemu nagrzewaniu się styków pod obciążeniem.
• Środki ochrony indywidualnej: Podczas prac pod napięciem (jeśli dopuszczalne) wymagane jest stosowanie przyłbicy ochronnej oraz rękawic elektroizolacyjnych.

FAQ

• Czy wkładka posiada wskaźnik zadziałania? Tak, model ten posiada podwójny wskaźnik, który wizualnie sygnalizuje przepalenie elementu topikowego.
• Czy można stosować tę wkładkę do ochrony silników? Charakterystyka gG jest charakterystyką ogólną. Do bezpośredniej ochrony silników o ciężkim rozruchu częściej stosuje się wkładki aM, jednak gG o odpowiednio dobranym prądzie znamionowym również może pełnić tę funkcję w wielu aplikacjach.
• Co oznacza rozmiar NH1? Jest to standardowy rozmiar fizyczny wkładki (wielkość 1), który określa rozstaw noży i wymiary korpusu, pasujący do podstaw bezpiecznikowych o tym samym oznaczeniu.
