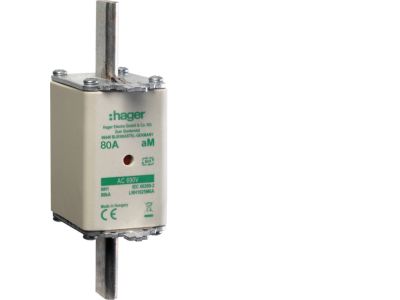

Wkładka bezpiecznikowa nożowa NH1 wskaźnik podwójny uchwyt nieizolowany aM 80A 690 VAC | LNH1080M6A Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH1 LNH1080M6A to element zabezpieczający o charakterystyce aM, przeznaczony do ochrony obwodów silnikowych. Zaprojektowana na prąd znamionowy 80 A i napięcie 690 VAC, wyposażona w podwójny wskaźnik zadziałania oraz nieizolowany uchwyt ułatwiający wymianę. Wkładka NH1 to standardowy rozmiar stosowany w rozłącznikach bezpiecznikowych, co gwarantuje łatwą integrację z istniejącą infrastrukturą rozdzielnicową.

• Prąd znamionowy 80 A: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, takich jak zasilanie silników lub urządzeń przemysłowych, minimalizując ryzyko przeciążeń i zwarć.
• Napięcie znamionowe 690 VAC: Umożliwia stosowanie w instalacjach przemysłowych o podwyższonym napięciu, zachowując wysoką izolację i niezawodność działania.
• Charakterystyka aM (silnikowa): Dedykowana zabezpieczeniu obwodów o charakterze indukcyjnym (silniki, transformatory) – zapewnia selektywność i ogranicza prądy rozruchowe bez zbędnych wyłączeń.
• Podwójny wskaźnik zadziałania: Umożliwia szybką i jednoznaczną identyfikację przepalonej wkładki, co skraca czas diagnostyki i obsługi technicznej.
• Wkładka w rozmiarze NH1 z nieizolowanym uchwytem: Standardowy format stosowany w rozłącznikach bezpiecznikowych NH, ułatwiający wymianę przy użyciu narzędzi izolowanych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Konstrukcja odpowiada standardom branżowym dla wkładek bezpiecznikowych nożowych, a zastosowane materiały gwarantują stabilność parametrów w warunkach przemysłowych.

Zastosowanie

Wkładka LNH1080M6A przeznaczona jest do zabezpieczania obwodów elektrycznych w instalacjach przemysłowych i budynkowych, szczególnie tam, gdzie występują silniki i urządzenia o dużym prądzie rozruchowym. Doskonale sprawdza się w systemach wymagających wysokiej selektywności i niezawodności.

• Ochrona obwodów silnikowych – zasilanie silników asynchronicznych, pomp, wentylatorów i sprężarek.
• Zabezpieczanie linii zasilających w rozdzielnicach głównych i podrozdzielnicach przemysłowych.
• Stosowanie w rozłącznikach bezpiecznikowych NH1 jako element wymienny w instalacjach o napięciu do 690 VAC.
• Zastosowanie w układach automatyki i sterowania, gdzie wymagana jest charakterystyka aM do ograniczenia prądów załączeniowych.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej powinny być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Wkładkę należy osadzić w odpowiednim rozłączniku bezpiecznikowym NH1 na szynie DIN TH35. Podczas wymiany stosować narzędzia izolowane – uchwyt wkładki jest nieizolowany i nie służy do manipulacji pod napięciem. Przekrój przewodów oraz moment dokręcania zacisków dostosować do zaleceń dokumentacji rozłącznika. Przed ponownym załączeniem napięcia sprawdzić poprawność osadzenia wkładki.

FAQ

• Co oznacza charakterystyka aM w tej wkładce? Charakterystyka aM (silnikowa) jest przeznaczona do zabezpieczania obwodów odbiorników o charakterze indukcyjnym, takich jak silniki elektryczne. Umożliwia przepływ prądów rozruchowych bez zbędnego wyłączania, a jednocześnie skutecznie chroni przed zwarciami.
• Jak sprawdzić, czy wkładka jest przepalona? Wkładka wyposażona jest w podwójny wskaźnik zadziałania – przepalenie objawia się wyraźnym sygnałem optycznym (np. wypadnięciem trzpienia lub zmianą koloru). Dzięki temu można szybko zlokalizować uszkodzony bezpiecznik bez konieczności demontażu.
• Jaki jest stopień ochrony (IP) wkładki? Wkładka bezpiecznikowa jako element wewnętrzny nie ma samodzielnego stopnia ochrony IP. Jej stopień ochrony zależy od obudowy rozłącznika, w którym jest zamontowana. Typowo w rozdzielnicach stosuje się IP20 dla części wewnętrznych.
