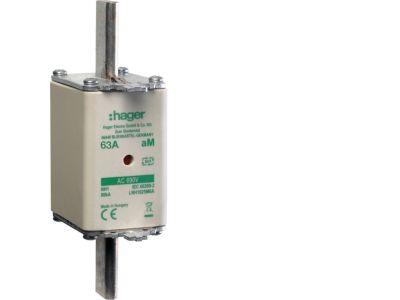

Wkładka bezpiecznikowa nożowa NH1 wskaźnik podwójny uchwyt nieizolowany aM 63A 690 VAC | LNH1063M6A Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH1 typu aM o prądzie znamionowym 63 A i napięciu 690 V AC (symbol LNH1063M6A) przeznaczona do zabezpieczania obwodów silnikowych przed skutkami zwarć. Wyposażona w podwójny wskaźnik zadziałania ułatwiający szybką identyfikację przepalonej wkładki. Uchwyt nieizolowany umożliwia bezpieczne operowanie przy użyciu narzędzi izolowanych, zgodnie z wymogami montażu przez wykwalifikowany personel.

• Charakterystyka aM: częściowa ochrona przeciążeniowa i pełna ochrona zwarciowa dedykowana do obwodów silnikowych, ograniczająca ryzyko uszkodzenia styczników i przewodów przy awariach.
• Prąd znamionowy 63 A: zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków w podstawie bezpiecznikowej.
• Napięcie znamionowe 690 V AC: wysoka wytrzymałość napięciowa umożliwia stosowanie w instalacjach przemysłowych o podwyższonym napięciu międzyfazowym.
• Podwójny wskaźnik zadziałania: szybka weryfikacja stanu wkładki bez konieczności wyjmowania jej z podstawy – skraca czas przestoju i podnosi bezpieczeństwo obsługi.
• Uchwyt nieizolowany: konstrukcja przystosowana do wymiany za pomocą narzędzi izolowanych, wymagana ostrożność przy ręcznym manipulowaniu pod napięciem – zalecane odłączenie zasilania.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Przeznaczony do stosowania w podstawach bezpiecznikowych NH1 zgodnych z zaleceniami producenta.

Zastosowanie

Wkładka bezpiecznikowa NH1 aM znajduje zastosowanie przede wszystkim w układach zabezpieczających odbiorniki o charakterze indukcyjnym oraz w rozdzielnicach przemysłowych.

• Zabezpieczanie obwodów silnikowych (silniki asynchroniczne, pompy, wentylatory) przed zwarciami – charakterystyka aM dopuszcza krótkotrwałe przeciążenia rozruchowe.
• Ochrona zwarciowa szaf sterowniczych i rozdzielnic głównych w instalacjach przemysłowych i komercyjnych.
• Stosowanie w podstawach bezpiecznikowych NH1 z zaciskami szynowymi lub przewodowymi, w obwodach o napięciu do 690 V AC.
• Element zapasowy w systemach dystrybucji energii wymagających szybkiej identyfikacji przepalonej wkładki dzięki podwójnemu wskaźnikowi.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Używaj izolowanych narzędzi i odpowiednich rękawic ochronnych. Wkładkę wkładaj w podstawę bezpiecznikową NH1 zgodnie z oznaczeniami polaryzacji (jeśli występują). Przekrój przewodów oraz moment dokręcania zacisków podstawy dobieraj zgodnie z dokumentacją producenta podstawy. Po zamontowaniu sprawdź wizualnie wskaźnik – powinien być w pozycji nieprzepalonej (np. zielony / biały).

FAQ

• Jak działa podwójny wskaźnik w tej wkładce? Wskaźnik mechaniczny i optyczny (np. dwa okienka) zmieniają kolor lub położenie w momencie zadziałania bezpiecznika. Pozwala to szybko stwierdzić przepalenie bez użycia miernika.
• Czy wkładkę można stosować w obwodach prądu stałego? Parametry podane w nazwie (690 V AC) wskazują przystosowanie wyłącznie do prądu przemiennego. Do obwodów DC należy stosować wkładki dedykowane, o odpowiedniej zdolności wyłączania stałego.
• Czy uchwyt nieizolowany jest bezpieczny? Uchwyt nieizolowany wymaga użycia izolowanych narzędzi podczas wymiany. Nigdy nie dotykaj metalowych elementów bez odłączenia napięcia. Wszystkie czynności wykonuj przy wyłączonym zasilaniu.
