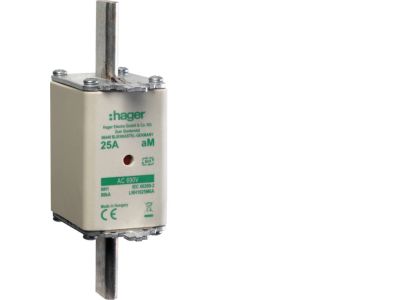

Wkładka bezpiecznikowa nożowa NH1 wskaźnik podwójny uchwyt nieizolowany aM 25A 690 VAC | LNH1025M6A Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH1 z serii aM (zwłoczna) o prądzie znamionowym 25 A i napięciu 690 VAC to wysokiej jakości element zabezpieczający przeznaczony do ochrony obwodów silnikowych przed skutkami zwarć i przeciążeń. Produkt wyposażony w podwójny wskaźnik przepalenia ułatwiający szybką diagnostykę oraz nieizolowany uchwyt (wymaga stosowania w podstawach z izolowanymi zaczepami). Symbol katalogowy LNH1025M6A. Szerokość modułu: standard NH1 (wielkość 1).

• Charakterystyka aM (zwłoczna) 25 A: Zapewnia selektywną ochronę silników i transformatorów – wytrzymuje krótkotrwałe prądy rozruchowe, jednocześnie szybko odcinając zwarcia.
• Napięcie znamionowe 690 VAC: Umożliwia pracę w sieciach przemysłowych o podwyższonym napięciu, zachowując bezpieczeństwo i ciągłość zabezpieczenia.
• Podwójny wskaźnik przepalenia: Z dwóch stron widoczny sygnalizator (np. czerwony pasek) pozwala szybko zidentyfikować uszkodzoną wkładkę bez demontażu podstawy.
• Nieizolowany uchwyt (wykonanie bez osłony izolacyjnej): Przeznaczony do montażu w odpowiednich podstawach NH z izolowanymi zaciskami – zapewnia kompaktowe wymiary i łatwy plug-in.
• Wielkość NH1 (nożowa): Uniwersalny format wymienny, zgodny z typowymi rozłącznikami bezpiecznikowymi i podstawami NH.

Zgodność z Normami

Wkładka bezpiecznikowa została zaprojektowana i wyprodukowana zgodnie z wymogami europejskich norm dotyczących bezpieczników nożowych. Posiada oznaczenie CE oraz deklarację zgodności producenta. W razie potrzeby szczegółowe informacje o spełnianych normach (np. IEC/EN) można znaleźć w certyfikacie dołączonym do partii produktu.

Zastosowanie

Wkładka NH1 aM 25A znajduje zastosowanie wszędzie tam, gdzie wymagana jest selektywna ochrona odbiorników o wysokim prądzie rozruchowym, szczególnie w sieciach trójfazowych 400/690 V.

• Ochrona silników elektrycznych oraz układów soft-startów i falowników.
• Zabezpieczanie transformatorów mocy, dławików i innych urządzeń indukcyjnych.
• Stosowanie w rozdzielnicach przemysłowych, szafach sterowniczych oraz tablicach bezpiecznikowych.
• Zabezpieczanie obwodów pomocniczych, oświetleniowych i ogrzewania przemysłowego.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez osoby z uprawnieniami SEP (do 1 kV) po bezwzględnym odłączeniu napięcia. Wkładkę należy umieścić w dedykowanej podstawie bezpiecznikowej NH1 z izolowanymi zaczepami (uchwyt nieizolowany wymaga dodatkowego zabezpieczenia przed przypadkowym dotknięciem). Przekrój przewodów przyłączeniowych dobierać zgodnie z obciążalnością prądową i długotrwałym prądem obwodu. Przed wymianą sprawdzić brak napięcia i rozładowanie kondensatorów. Nie przekraczać parametrów znamionowych.

FAQ

• Co oznacza podwójny wskaźnik w tej wkładce? Wkładka posiada dwa pola kontrolne (po obu stronach), które po przepaleniu bezpiecznika zmieniają barwę (np. na czerwoną). Umożliwia to szybką inspekcję bez obracania wkładki w podstawie.
• Czy uchwyt nieizolowany jest bezpieczny? Tak, pod warunkiem montażu w podstawie z izolowanymi zaczepami (tzw. uchwytami izolowanymi). Sam uchwyt wkładki nie stanowi obudowy izolacyjnej – dostęp do części metalowych jest możliwy tylko po wyjęciu wkładki przy odłączonym napięciu.
• Do jakich urządzeń najlepiej stosować charakterystykę aM? Charakterystyka aM (zwłoczna) jest dedykowana do zabezpieczania silników, transformatorów oraz odbiorników o dużym prądzie rozruchowym. Zabezpiecza przed zwarciem, dopuszczając krótkotrwałe przeciążenia (np. rozruch silnika).
