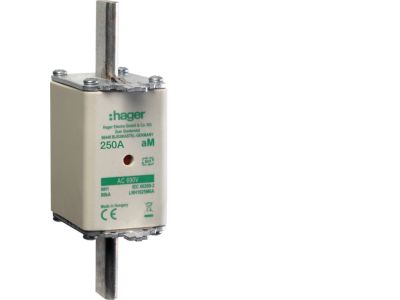

Wkładka bezpiecznikowa nożowa NH1 wskaźnik podwójny uchwyt nieizolowany aM 250A 690 VAC | LNH1250M6A Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa LNH1250M6A to element zabezpieczający typu NH1 o prądzie znamionowym 250 A i napięciu pracy 690 V AC. Charakterystyka aM (średnio-opóźniona) zapewnia skuteczną ochronę zwarciową i przeciążeniową odbiorników o charakterze silnikowym, minimalizując ryzyko niepotrzebnych wyłączeń przy rozruchu. Wbudowany podwójny wskaźnik przepalenia (mechaniczny + szpilkowy) umożliwia szybką identyfikację uszkodzonej wkładki bez konieczności pomiarów. Uchwyt nieizolowany – wymaga zachowania szczególnej ostrożności podczas montażu i wymiany. Przeznaczona do pracy w podstawach bezpiecznikowych NH1.

• Prąd znamionowy 250 A: Odpowiednia do zabezpieczania obwodów o dużym obciążeniu, np. silników wysokiej mocy, bez ryzyka przegrzania wkładki podczas normalnej pracy.
• Napięcie 690 V AC: Gwarantuje bezpieczne odłączanie obwodów w instalacjach przemysłowych, gdzie występują podwyższone napięcia międzyfazowe.
• Charakterystyka aM: Opóźnione działanie w zakresie przeciążeń – pozwala na przepięcia rozruchowe silników, jednocześnie błyskawicznie reagując na zwarcia.
• Podwójny wskaźnik przepalenia: Umożliwia wizualne (mechaniczny trzpień) i dotykowe (szpilkowy wskaźnik) sprawdzenie stanu wkładki bezdemontażowej kontroli.
• Uchwyt nieizolowany: Konstrukcja nożowa ułatwia pewne osadzenie w podstawie NH1, jednak wymaga zachowania bezpiecznej odległości od części pod napięciem.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymaganiami europejskich norm bezpieczeństwa dla wkładek bezpiecznikowych. Posiada oznaczenie CE, co potwierdza spełnienie zasadniczych wymogów w zakresie kompatybilności elektromagnetycznej i bezpieczeństwa użytkowania. Przeznaczony do stosowania w instalacjach przemysłowych i budynkowych wykonanych w standardzie DIN.

Zastosowanie

Wkładka nożowa LNH1250M6A znajduje zastosowanie w obwodach wymagających niezawodnej ochrony zwarciowej i przeciążeniowej, szczególnie tam, gdzie występują duże prądy robocze i typowo silnikowa charakterystyka odbiorników.

• Zabezpieczanie silników elektrycznych w napędach pomp, wentylatorów, sprężarek i obrabiarek.
• Ochrona linii zasilających rozdzielnice przemysłowe oraz szafy sterownicze.
• Stosowane w obwodach głównych i rozgałęźnych instalacji 3-fazowych do 690 V AC.
• Jako stopień przedawnienia w układach z rozrusznikami i falownikami (przy zachowaniu odpowiedniego czasu prądu zadziałania).

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP do 1 kV). Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest wyłączony spod napięcia (sprawdzanie braku napięcia). Wkładkę należy umieścić w dedykowanej podstawie bezpiecznikowej NH1 (zgodnie z dokumentacją). Dokręcaj zaciski momentem podanym przez producenta podstawy – zbyt niski moment może powodować przegrzewanie, zbyt wysoki uszkodzenie elementów. Przekrój przewodów dobierz do prądu znamionowego 250 A, uwzględniając warunki chłodzenia oraz spadek napięcia.

FAQ

• Czy wkładka posiada podświetlenie LED? Nie. Wkładka LNH1250M6A wyposażona jest w podwójny wskaźnik mechaniczny i szpilkowy, działający czysto mechanicznie – sygnalizuje przepalenie bez użycia elektroniki. Nie wymaga zasilania pomocniczego.
• Jaki jest stopień ochrony IP samej wkładki? Producent nie podaje stopnia ochrony IP dla samej wkładki – jej szczelność zależy od zastosowanej podstawy bezpiecznikowej i obudowy rozdzielnicy. Standardowo w suchych pomieszczeniach przemysłowych montuje się ją w rozdzielnicach o IP odpowiednim do warunków.
• Czy wkładka nadaje się do ochrony obwodów z silnikami dużej mocy? Tak, charakterystyka aM (średnio-opóźniona) jest zalecana właśnie do zabezpieczania silników, ponieważ wytrzymuje udary prądu rozruchowego (do kilku sekund), a jednocześnie skutecznie odcina zwarcie. Prąd 250 A przy 690 V AC pozwala zabezpieczać silniki o mocy do ok. 200-250 kW (w zależności od cos φ i sprawności).
