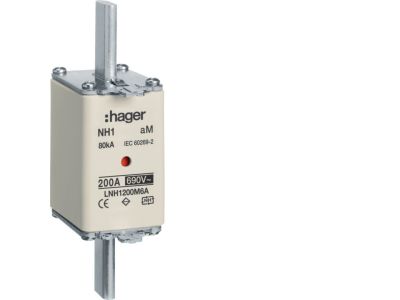

Wkładka bezpiecznikowa nożowa NH1 wskaźnik podwójny uchwyt nieizolowany aM 200A 690 VAC | LNH1200M6A Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH1 LNH1200M6A o prądzie znamionowym 200 A i napięciu 690 VAC (charakterystyka aM) to niezawodne zabezpieczenie do zastosowań przemysłowych i energetyki zawodowej. Wyposażona w podwójny wskaźnik zadziałania umożliwia szybką kontrolę stanu bezpiecznika w rozłącznikach z okienkami kontrolnymi. Uchwyt nieizolowany zapewnia kompatybilność z odpowiednimi podstawami i rozłącznikami.

• Prąd znamionowy 200 A: Zabezpiecza obwody o dużym obciążeniu – idealny do silników, transformatorów i linii zasilających.
• Napięcie znamionowe 690 VAC: Przeznaczona do instalacji przemysłowych o podwyższonym napięciu, zapewniając bezpieczną pracę w trudnych warunkach.
• Charakterystyka aM: Częściowo ograniczająca – chroni przed zwarciami i przeciążeniami w obwodach silnikowych przy współpracy z przekaźnikiem termicznym.
• Podwójny (kombinowany) wskaźnik zadziałania: Ułatwia szybką identyfikację przepalonej wkładki w rozłącznikach z okienkiem kontrolnym, skracając czas przestoju.
• Wielkość NH1: Standardowy format dla bezpieczników nożowych – łatwa wymiana i kompatybilność z popularnymi podstawami i rozłącznikami.

Zgodność z Normami

Wkładka bezpiecznikowa LNH1200M6A została zaprojektowana zgodnie z europejskimi normami dla bezpieczników nożowych. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności. Montaż i eksploatacja zgodnie z zaleceniami producenta gwarantują niezawodną ochronę.

Zastosowanie

Dzięki charakterystyce aM i wysokim parametrom prądowo-napięciowym wkładka NH1 sprawdza się w wymagających instalacjach przemysłowych i energetycznych.

• Zabezpieczenie silników elektrycznych średniej i dużej mocy przed zwarciem i przeciążeniem (w połączeniu z odpowiednim przekaźnikiem termicznym).
• Ochrona transformatorów oraz rozdzielnic głównych w obiektach przemysłowych i komercyjnych.
• Stosowana w rozłącznikach bezpiecznikowych NH1 z okienkiem kontrolnym – podwójny wskaźnik umożliwia szybki przegląd stanu.
• Zabezpieczenie linii zasilających w energetyce zawodowej, stacjach transformatorowych i instalacjach krytycznych.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez osoby z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odłączony od źródła zasilania. Wkładkę należy osadzić w odpowiedniej podstawie lub rozłączniku bezpiecznikowym NH1, zgodnie z dokumentacją producenta. Przekrój przewodów doprowadzających powinien być dobrany do prądu znamionowego 200 A. Nie dotykać części przewodzących podczas pracy – bezpiecznik może być gorący po zadziałaniu.

FAQ

• Czy wkładka ma podświetlenie LED? Nie, wskaźnik zadziałania jest mechaniczny (podwójny, kombinowany). Jego działanie opiera się na stopieniu się elementu topikowego, co powoduje wysunięcie się elementu sygnalizującego. Nie wymaga zasilania.
• Jaki stopień ochrony IP ma wkładka? Producent nie podaje stopnia ochrony dla samej wkładki. Jej bezpieczeństwo zależy od obudowy (podstawy, rozłącznika), w której jest zamontowana. Należy stosować w osprzęcie zapewniającym odpowiednią ochronę przed dotykiem i warunkami środowiskowymi.
• Czy mogę stosować tę wkładkę jako zabezpieczenie przeciążeniowe bez przekaźnika termicznego? Charakterystyka aM zapewnia częściowe ograniczenie prądu – chroni przed zwarciem i pewnymi przeciążeniami, ale do pełnej ochrony silnika przed długotrwałym przeciążeniem wymagany jest dodatkowy przekaźnik termiczny. Wkładkę należy stosować zgodnie z projektem instalacji.
