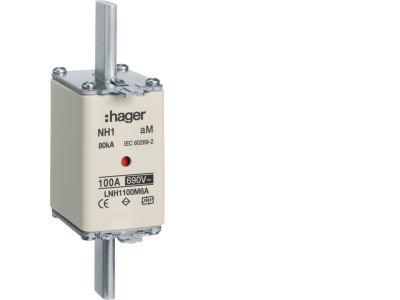

Wkładka bezpiecznikowa nożowa NH1 wskaźnik podwójny uchwyt nieizolowany aM 100A 690 VAC | LNH1100M6A Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH1 z podwójnym wskaźnikiem zadziałania, wyposażona w nieizolowany uchwyt, przeznaczona do pracy w obwodach prądu przemiennego. Charakteryzuje się prądem znamionowym 100 A i napięciem 690 V AC, gwarantując skuteczną ochronę zwarciową i przeciążeniową w instalacjach przemysłowych. Wykonana w standardzie wielkości NH1, umożliwia bezpieczne odłączanie w warunkach obciążenia przy zastosowaniu odpowiedniej podstawy. Symbol katalogowy: LNH1100M6A.

• Prąd znamionowy 100 A: Zapewnia niezawodną ochronę w obwodach o znacznym obciążeniu – idealna do zabezpieczania linii zasilających, silników i rozdzielnic głównych.
• Napięcie znamionowe 690 V AC: Umożliwia stosowanie w instalacjach o podwyższonym napięciu, typowych dla przemysłu i energetyki.
• Charakterystyka aM (zwarciowa): Reaguje szybko na zwarcia, ograniczając prąd zwarciowy i chroniąc aparaturę przed uszkodzeniem.
• Podwójny wskaźnik zadziałania: Umożliwia szybką, wizualną kontrolę stanu wkładki – dzięki dwóm punktom sygnalizacyjnym łatwo stwierdzić przepalenie bez wyjmowania wkładki.
• Uchwyt nieizolowany: Konstrukcja uchwytu pozwala na bezpieczne operowanie wkładką w podstawie NH1, jednak wymaga zachowania szczególnej ostrożności i stosowania narzędzi izolowanych podczas wymiany pod napięciem.

Zgodność z Normami

Wkładka bezpiecznikowa nożowa NH1 została zaprojektowana i wyprodukowana zgodnie z europejskimi standardami bezpieczeństwa oraz certyfikowana znakiem CE. Posiada niezbędne dopuszczenia do stosowania w instalacjach przemysłowych i rozdzielnicach niskiego napięcia.

Zastosowanie

Wkładka bezpiecznikowa NH1 z charakterystyką aM znajduje zastosowanie wszędzie tam, gdzie wymagana jest skuteczna ochrona zwarciowa przy dużych prądach roboczych. Sprawdza się w rozdzielnicach głównych, szafach sterowniczych oraz w systemach zasilania maszyn i urządzeń.

• Ochrona zwarciowa obwodów rozdzielnic głównych i podrozdzielni w obiektach przemysłowych i komercyjnych.
• Zabezpieczanie linii zasilających silniki elektryczne dużej mocy, transformatory i inne odbiorniki o charakterze indukcyjnym.
• Stosowanie w podstawach bezpiecznikowych NH1 (wymagana zgodność z wymiarami noży) – łatwa wymiana i szybkie przywracanie zasilania po usunięciu zwarcia.
• Element systemu selektywnej ochrony – charakterystyka aM zapewnia wybiórczość z bezpiecznikami gG/gL w obwodach odbiorczych.

Wskazówki Montażowe

Montaż oraz wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel posiadający uprawnienia SEP do 1 kV. Przed przystąpieniem do jakichkolwiek prac bezwzględnie odłącz napięcie od podstawy bezpiecznikowej. Wkładkę należy osadzać w odpowiedniej podstawie NH1 z zachowaniem prawidłowego kierunku włożenia (wskaźnik zadziałania od strony czołowej). Uchwyt nieizolowany – podczas pracy pod napięciem (np. pomiary lub wyjmowanie wkładki) używaj wyłącznie narzędzi izolowanych i środków ochrony osobistej. Moment dokręcania zacisków podstawy oraz przekrój przewodów dobierz zgodnie z dokumentacją techniczną producenta podstawy.

FAQ

• Co oznacza podwójny wskaźnik zadziałania? Wkładka wyposażona jest w dwa pola kontrolne (zwykle czerwone/zielone), które po przepaleniu wkładki zmieniają barwę – umożliwia to szybkie zidentyfikowanie przepalonego bezpiecznika bez wyjmowania go z podstawy, nawet przy ograniczonym dostępie wzrokowym.
• Jaką funkcję pełni uchwyt nieizolowany? Uchwyt służy do chwytania i wyjmowania wkładki z podstawy. Konstrukcja nie posiada izolacji ochronnej – oznacza to, że podczas operowania wkładką pod napięciem (np. w celu odłączenia obwodu bez wyłączania zasilania) należy bezwzględnie stosować rękawice izolacyjne i narzędzia z izolacją. Standardowo wymianę wykonuje się przy odłączonym napięciu.
• Czy wkładka nadaje się do ochrony silników? Tak, charakterystyka aM (zwarciowa) chroni przed skutkami zwarć, ale nie zapewnia pełnej ochrony przeciążeniowej silników. Do zabezpieczania silników przed przeciążeniem należy stosować dodatkowe zabezpieczenie termiczne lub przekaźnik przeciążeniowy.
