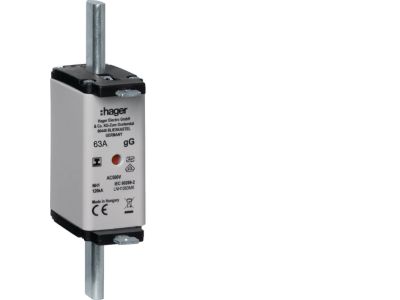

Wkładka bezpiecznikowa nożowa NH1 wskaźnik podwójny uchwyt izolowany gG 63A 500 VAC | LNH1063MK Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH1 symbol LNH1063MK przeznaczona jest do zabezpieczania obwodów przed skutkami przeciążeń i zwarć. Dzięki prądowi znamionowemu 63A oraz napięciu 500 VAC zapewnia skuteczną ochronę w instalacjach przemysłowych i rozdzielnicach głównych. Wyposażona w podwójny wskaźnik zadziałania ułatwia szybką identyfikację przepalonej wkładki, a izolowany uchwyt zwiększa bezpieczeństwo podczas wymiany.

• Prąd znamionowy 63 A (charakterystyka gG): Zabezpiecza obwody ogólnego przeznaczenia o znacznym obciążeniu przed przeciążeniem i zwarciem, dostosowany do typowych zastosowań w sieciach przemysłowych.
• Napięcie znamionowe 500 VAC: Gwarantuje niezawodne działanie w instalacjach niskiego napięcia, w tym w sieciach trójfazowych o napięciu międzyfazowym do 500 V.
• Podwójny wskaźnik zadziałania: Umożliwia szybkie i pewne stwierdzenie przepalenia wkładki bez konieczności demontażu, co skraca czas przestoju i ułatwia diagnostykę.
• Izolowany uchwyt nożowy: Zapewnia bezpieczną manipulację wkładką podczas wymiany – redukuje ryzyko dotknięcia części przewodzących pod napięciem.
• Wielkość NH1: Pasuje do standardowych podstaw bezpiecznikowych NH1, co ułatwia integrację z istniejącymi rozdzielnicami i listwami.

Zgodność z Normami

Wkładka bezpiecznikowa LNH1063MK została zaprojektowana zgodnie z europejskimi standardami bezpieczeństwa dla aparatury zabezpieczającej. Posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej. Wykonana w technologii zapewniającej odpowiednią zdolność wyłączania i selektywność w obwodach niskiego napięcia.

Zastosowanie

Wkładka bezpiecznikowa nożowa NH1 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona przed przeciążeniem i zwarciem w obwodach o dużym poborze prądu. Sprawdza się w:

• Zabezpieczaniu obwodów głównych rozdzielnic niskiego napięcia w budynkach przemysłowych i użyteczności publicznej.
• Ochronie linii kablowych, szyn zbiorczych oraz odbiorników o dużej mocy (np. silniki, transformatory).
• Zastosowaniach w energetyce zawodowej i przemyśle – jako element selektywnej ochrony w układach wielostopniowych.
• Instalacjach tymczasowych i rozdzielnicach budowlanych, gdzie wymagana jest wysoka niezawodność przy częstych zmianach obciążenia.

Wskazówki Montażowe

Montaż i wymianę wkładek bezpiecznikowych może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od obwodu. Należy stosować podstawy bezpiecznikowe NH1 przystosowane do pracy z danym prądem i napięciem. Przed włożeniem wkładki sprawdzić, czy uchwyt nie jest uszkodzony oraz czy wskaźnik zadziałania nie wskazuje przepalenia. Przekrój przewodów przyłączeniowych oraz moment dokręcania śrub w podstawie muszą być zgodne z dokumentacją producenta podstawy – wartości te nie są określone przez samą wkładkę.

FAQ

• Jak działa podwójny wskaźnik zadziałania? Wkładka wyposażona jest w dwa niezależne elementy sygnalizacyjne (np. zewnętrzny znacznik oraz wewnętrzny wtopek), które zmieniają się po przepaleniu wkładki. Dzięki temu stan jest widoczny gołym okiem bez potrzeby zdejmowania wkładki z podstawy.
• Jaki stopień ochrony ma ta wkładka? Producent nie podaje konkretnego stopnia IP dla samej wkładki. W praktyce stopień ochrony zapewnia podstawą bezpiecznikowa oraz obudowa rozdzielnicy – zazwyczaj IP30 lub wyższy, w zależności od warunków montażu.
• Czy wkładka nadaje się do obwodów prądu stałego (DC)? Wkładka przeznaczona jest do pracy przy napięciu 500 VAC. Nie ma danych producenta potwierdzających jej zdolność wyłączania w obwodach prądu stałego. W obwodach DC należy stosować wkładki dedykowane do napięcia stałego.
