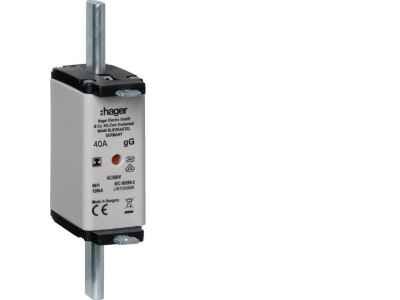

Wkładka bezpiecznikowa nożowa NH1 wskaźnik podwójny uchwyt izolowany gG 40A 500 VAC | LNH1040MK Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH1 firmy – symbol LNH1040MK – to element zabezpieczający przeznaczony do ochrony przewodów i urządzeń przed przeciążeniami oraz zwarciami. Dzięki prądowi znamionowemu 40 A i napięciu 500 V AC sprawdza się w obwodach o średnim obciążeniu, zapewniając bezpieczne odłączanie w sytuacjach awaryjnych. Wyposażona w podwójny wskaźnik zadziałania, umożliwia szybką identyfikację przepalonej wkładki bez konieczności jej demontażu. Izolowany uchwyt zwiększa bezpieczeństwo podczas wymiany.

• Prąd znamionowy 40 A / napięcie 500 V AC: gwarantuje skuteczną ochronę odbiorników w obwodach o typowym obciążeniu, minimalizując ryzyko przegrzania i uszkodzenia instalacji.
• Charakterystyka gG: zapewnia selektywną koordynację zabezpieczeń – idealna do ochrony przewodów, silników i urządzeń w rozdzielnicach głównych.
• Podwójny wskaźnik zadziałania (przezroczysty wrzeciono i okienko): umożliwia szybką kontrolę stanu wkładki bez wyjmowania jej z podstawy, co skraca czas diagnostyki.
• Izolowany uchwyt do wkładek NH: ułatwia bezpieczną wymianę nawet pod napięciem (przy zachowaniu odpowiednich procedur) – redukuje ryzyko przypadkowego dotknięcia części metalowych.
• Wielkość NH1: kompatybilna z większością podstaw bezpiecznikowych NH1, co ułatwia modernizację istniejących rozdzielnic.

Zgodność z Normami

Wkładka bezpiecznikowa LNH1040MK spełnia wymagania europejskich norm dotyczących bezpieczników nożowych. Produkt posiada certyfikację CE, co potwierdza zgodność z obowiązującymi dyrektywami w zakresie bezpieczeństwa i kompatybilności.

Zastosowanie

Wkładka NH1 o charakterystyce gG znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne zabezpieczenie przewodów i urządzeń w instalacjach niskiego napięcia. Sprawdza się zarówno w rozdzielnicach głównych, jak i podrozdzielniach przemysłowych.

• Ochrona linii kablowych i przewodów w szafach rozdzielczych obiektów komercyjnych i przemysłowych.
• Zabezpieczanie odbiorników takich jak silniki, transformatory czy aparatura sterownicza przed skutkami przeciążeń i zwarć.
• Stosowanie w układach zasilania oświetlenia, gniazd wtyczkowych oraz instalacji technologicznych.
• Rozbudowa i modernizacja istniejących rozdzielnic głównych w obiektach użyteczności publicznej.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w obwodzie. Wkładkę instaluje się w odpowiedniej podstawie bezpiecznikowej NH1, a do jej wyjmowania i wkładania zalecane jest użycie dołączonego izolowanego uchwytu. Moment dokręcania śrub podstawy oraz przekrój przyłączanych przewodów należy dobierać zgodnie z dokumentacją producenta podstawy, aby zapewnić odpowiednią siłę styku i uniknąć przegrzewania.

FAQ

• Jak działa podwójny wskaźnik zadziałania? Wkładka wyposażona jest w dwa niezależne wskaźniki: przezroczyste wrzeciono wysuwające się w momencie przepalenia oraz okienko w obudowie. Oba sygnalizują stan wkładki bez potrzeby jej wyjmowania, co przyspiesza diagnostykę.
• Jaka jest różnica między charakterystyką gG a aM? Charakterystyka gG (ogólnego zastosowania) chroni zarówno przed przeciążeniem, jak i zwarciem, dlatego nadaje się do zabezpieczania przewodów i większości odbiorników. Charakterystyka aM (ochrona silników) ma wyższy prąd zadziałania w zakresie przeciążeń, co pozwala uniknąć niepotrzebnych wyłączeń podczas rozruchu silników. Wkładka LNH1040MK ma charakterystykę gG.
• Czy wkładkę można stosować w temperaturach ujemnych? Wkładki NH1 z uchwytem izolowanym są przystosowane do pracy w szerokim zakresie temperatur typowym dla wnętrz rozdzielnic. W przypadku instalacji zewnętrznych należy upewnić się, że podstawa i wkładka mają odpowiednią klasę odporności na warunki środowiskowe – standardowa wkładka jest przeznaczona do użytku wewnątrz pomieszczeń.
